シールドタイプ

製品の特長	優れた飽和電流特性を持ち、電源用チョークコイルはもとより共振回路や高周波用途に最適な面実装インダクタです。電源回路やノイズフィルタ用途に幅広く対応し、民生や産業機器等の広い分野で高い信頼性を発揮します。多端子・低背タイプも揃え、設計自由度を高めます。 ※SF6025～SF12575は全体カタログには記載されておりませんので、製品の詳細は本ページの資料にてご確認いただきますようお願いいたします。 ※SRI0602F～SRI1209Fはカタログに記載されておりませんので、製品の詳細は弊社営業部へお問合せください。

製品の特長

優れた飽和電流特性を持ち、電源用チョークコイルはもとより共振回路や高周波用途に最適な面実装インダクタです。
電源回路やノイズフィルタ用途に幅広く対応し、民生や産業機器等の広い分野で高い信頼性を発揮します。
多端子・低背タイプも揃え、設計自由度を高めます。
※SF6025～SF12575は全体カタログには記載されておりませんので、製品の詳細は本ページの資料にてご確認いただきますようお願いいたします。
※SRI0602F～SRI1209Fはカタログに記載されておりませんので、製品の詳細は弊社営業部へお問合せください。

資料をダウンロード

ラインナップ

MORE

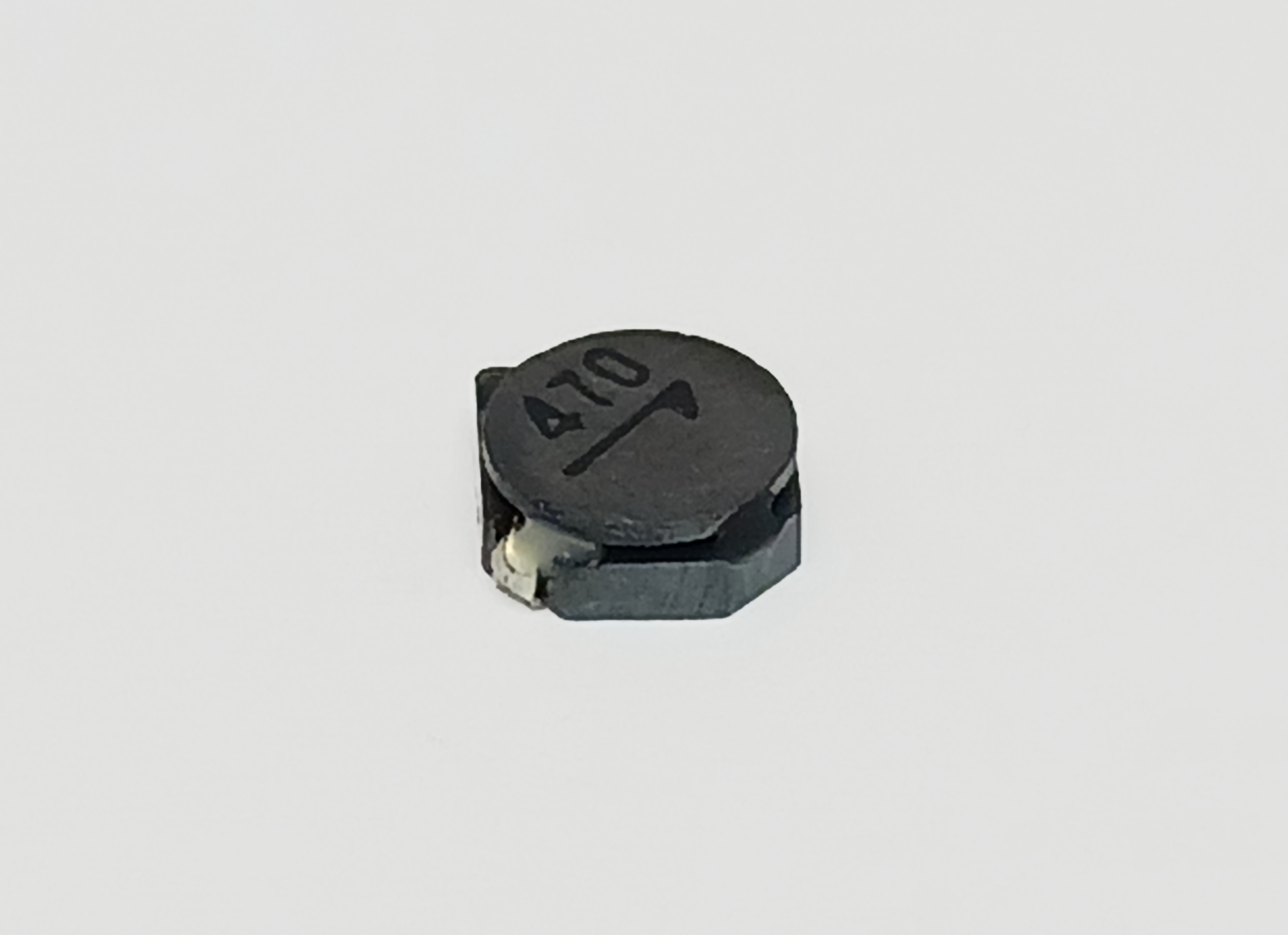

CQ4S
CQ4S

インダクタンス 1.0μH～150μH
定格電流 1.9A～0.20A
直流抵抗 26mΩ～2.34Ω
使用温度範囲 -20～120℃

インダクタンス	1.0μH～150μH
定格電流	1.9A～0.20A
直流抵抗	26mΩ～2.34Ω
使用温度範囲	-20～120℃

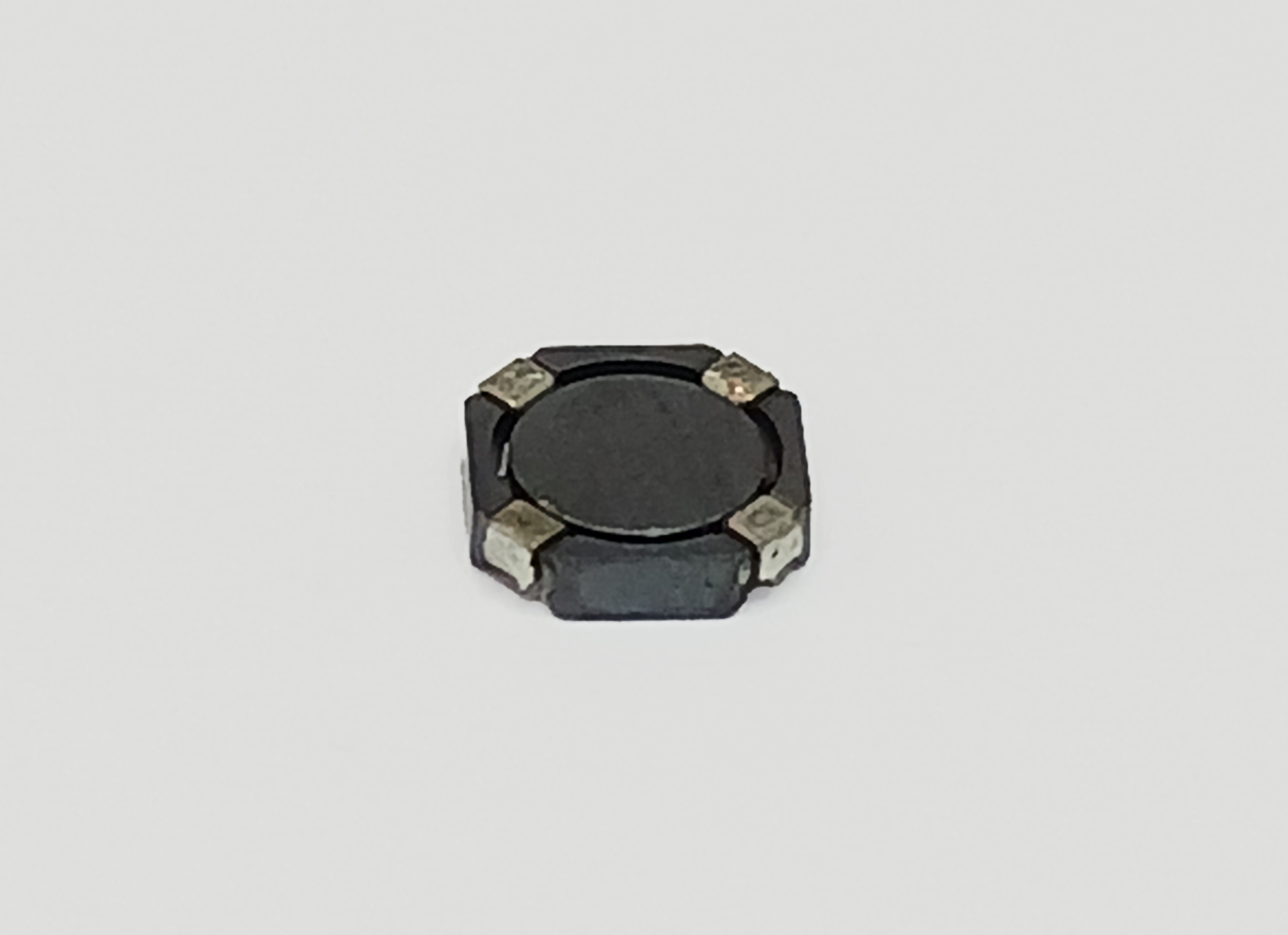

CQ4LT

インダクタンス	カスタム対応いたしますので、ご要望の特性をお問い合わせください。
定格電流	カスタム対応いたしますので、ご要望の特性をお問い合わせください。
直流抵抗	カスタム対応いたしますので、ご要望の特性をお問い合わせください。
使用温度範囲	-20～120℃

MORE

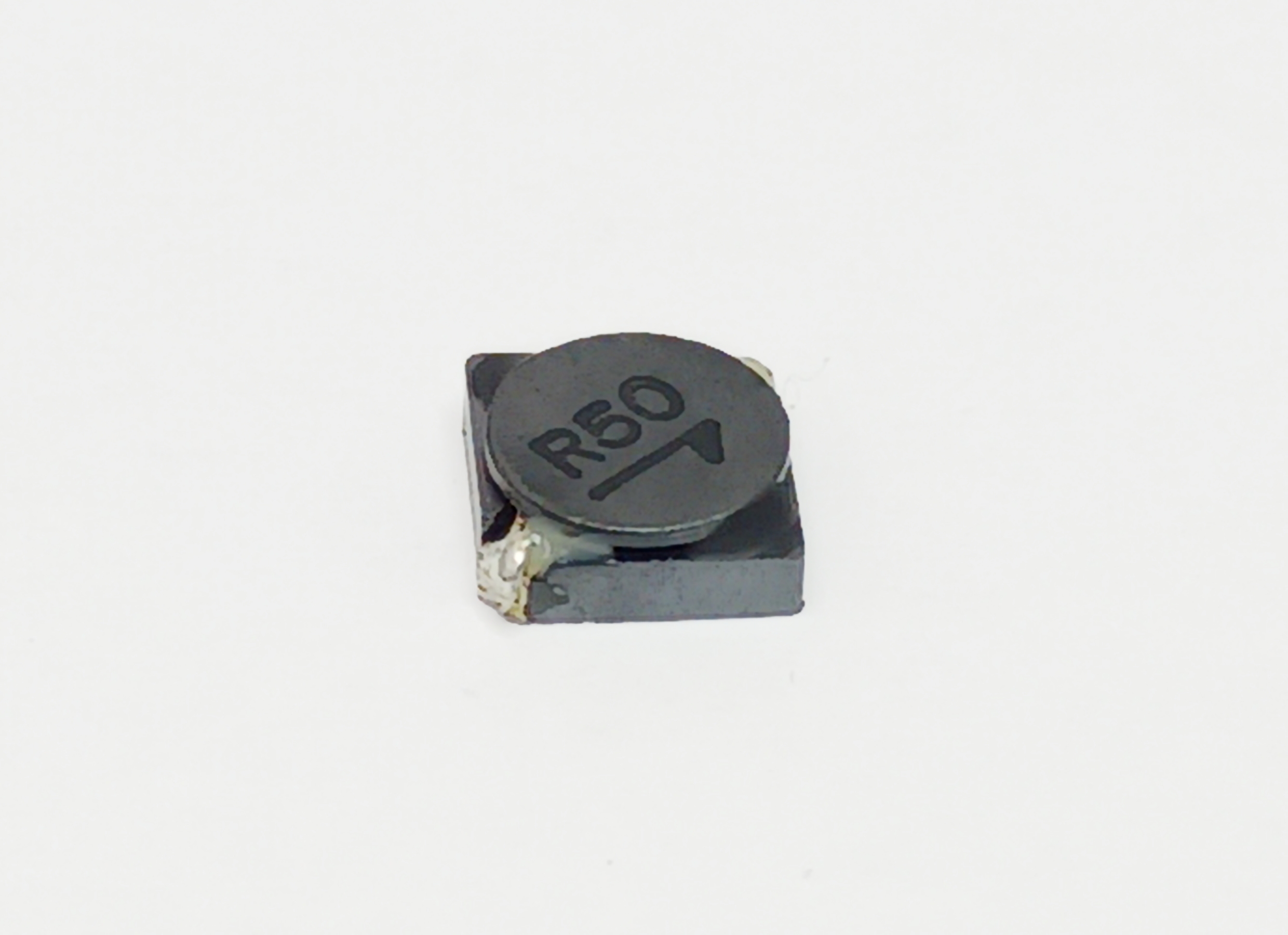

CQ5
CQ5

インダクタンス 1.0μH～220μH
定格電流 4.7A～0.32A
直流抵抗 15mΩ～1.9Ω
使用温度範囲 -20～120℃
MORE

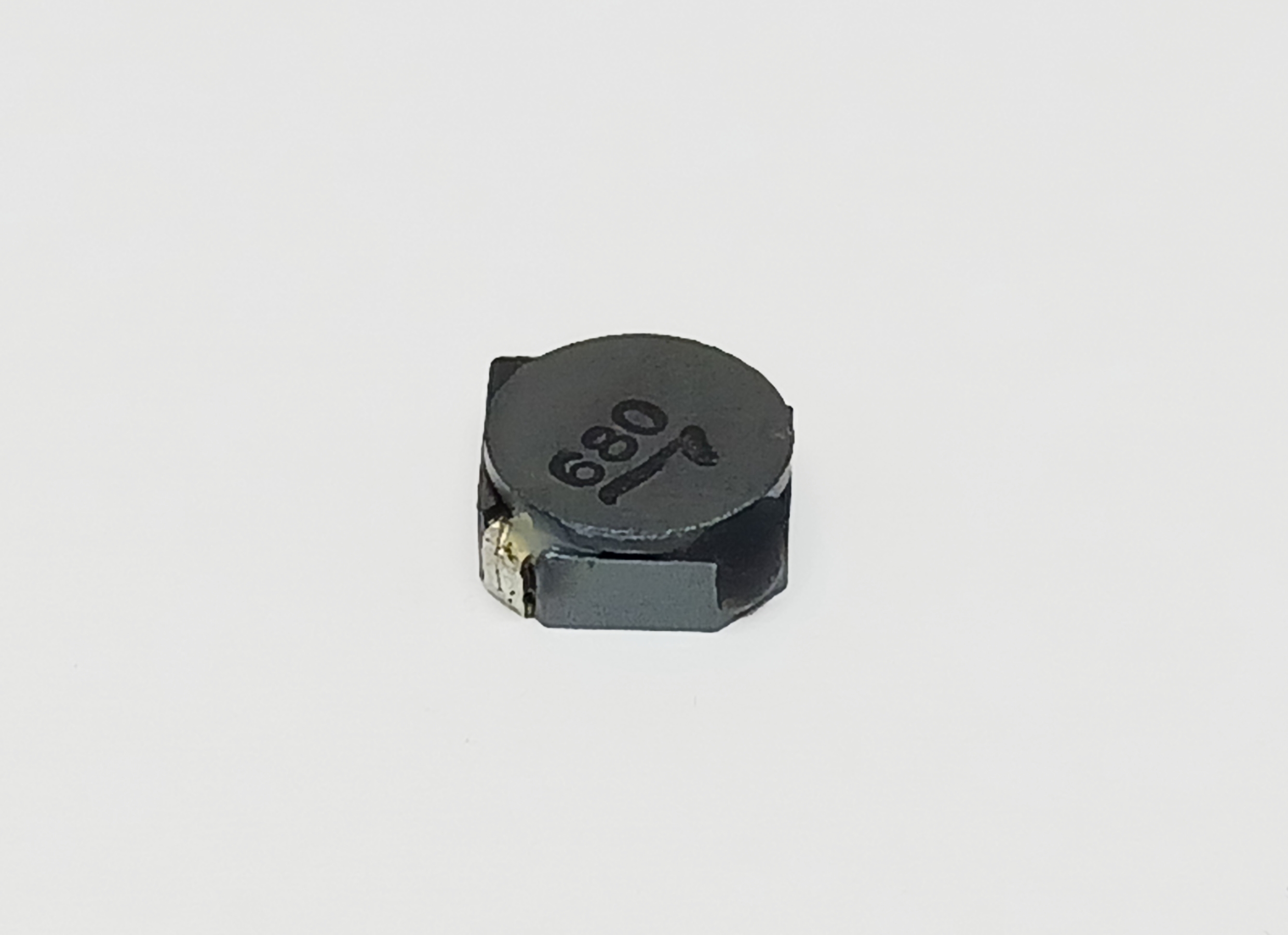

CQ6D
CQ6D

インダクタンス 1.0μH～330μH
定格電流 5.5A～0.27A
直流抵抗 11mΩ～1.4Ω
使用温度範囲 -20～120℃
MORE

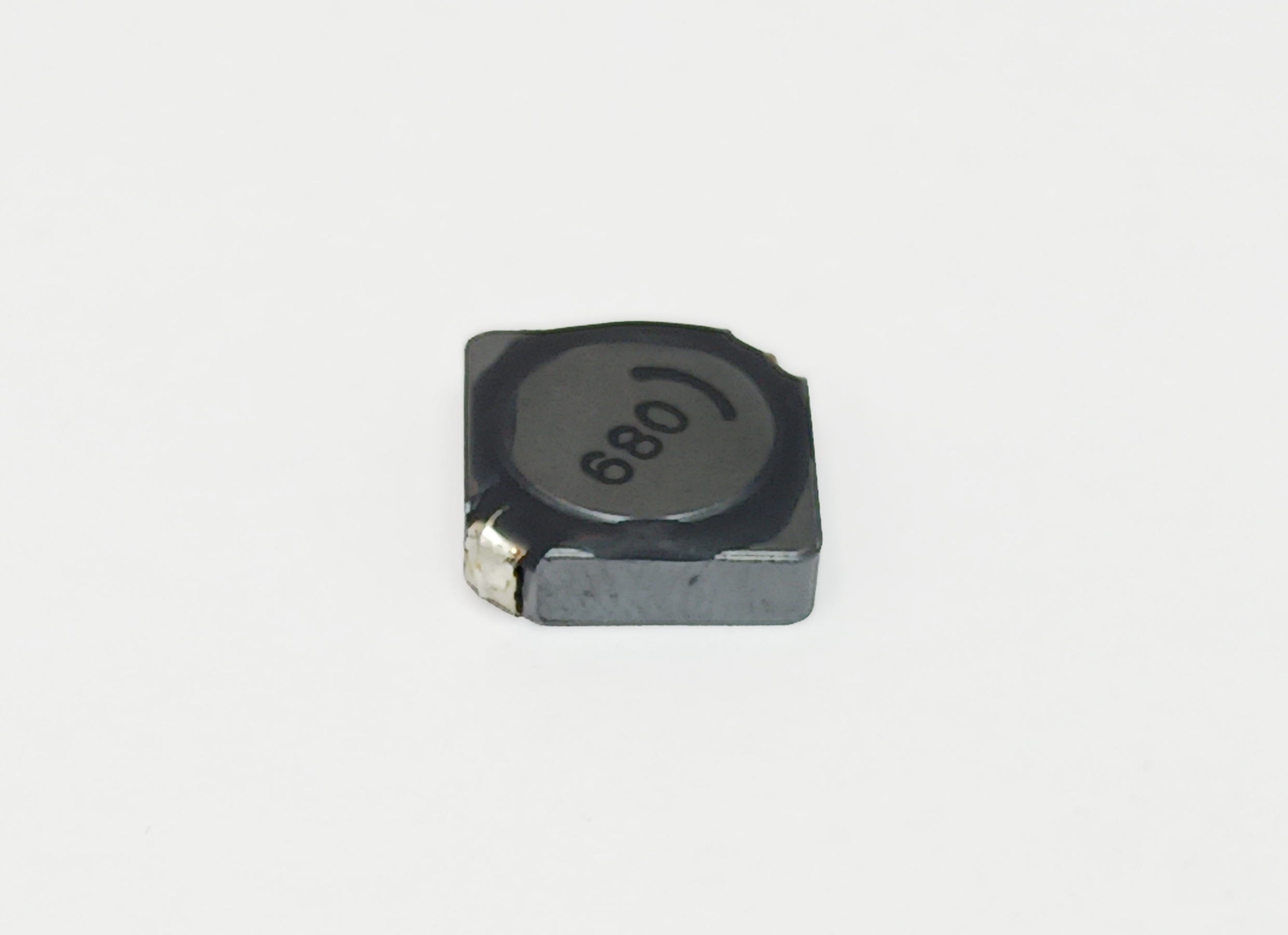

CQ10J
CQ10J

インダクタンス 1.5μH～820μH
定格電流 4.7A～0.25A
直流抵抗 16mΩ～3.1Ω
使用温度範囲 -20～120℃
MORE

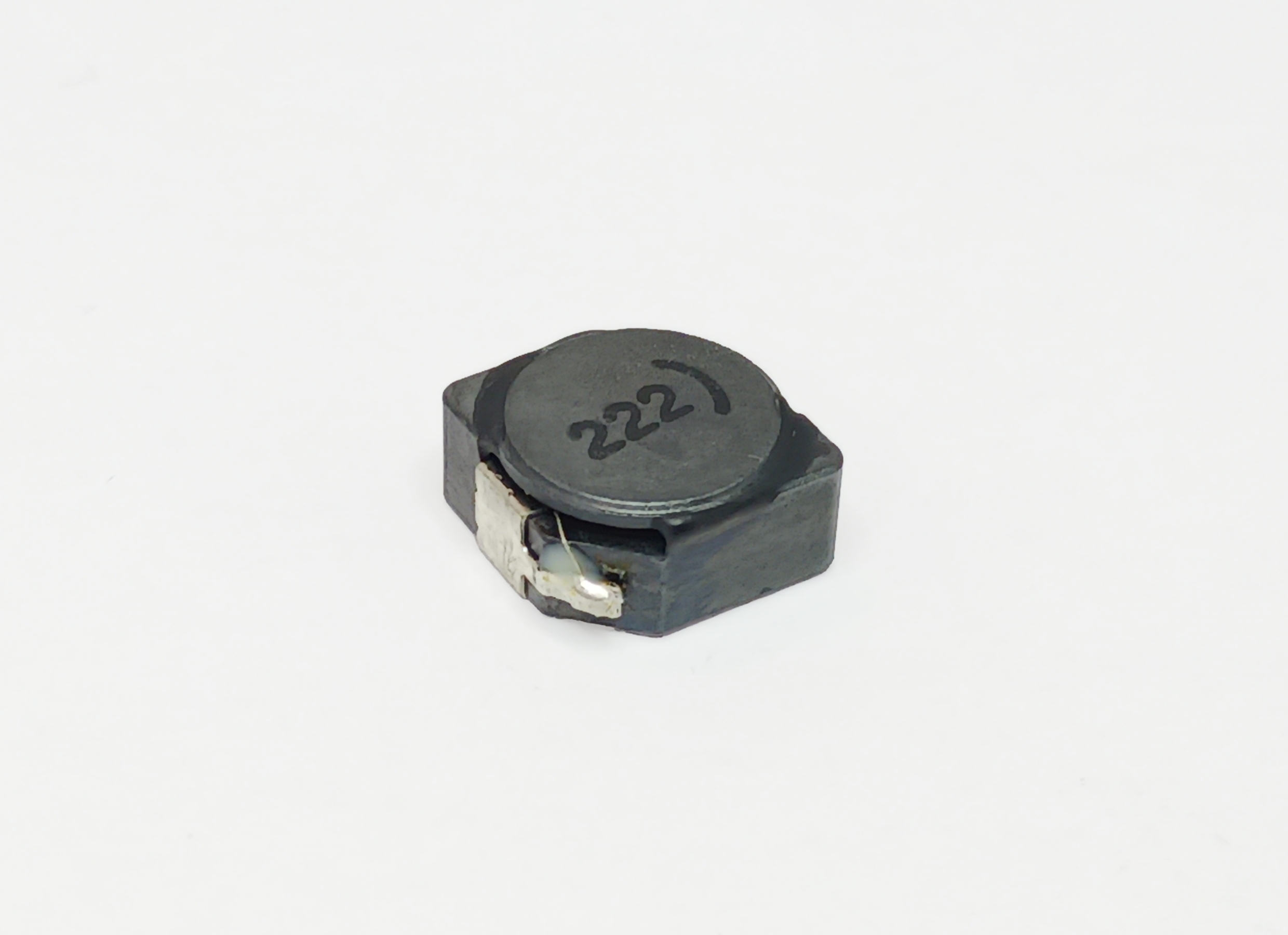

CQ10D
CQ10D

インダクタンス 1.5μH～820μH
定格電流 6.0A～0.42A
直流抵抗 10mΩ～1.9Ω
使用温度範囲 -20～120℃
MORE

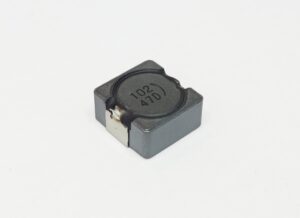

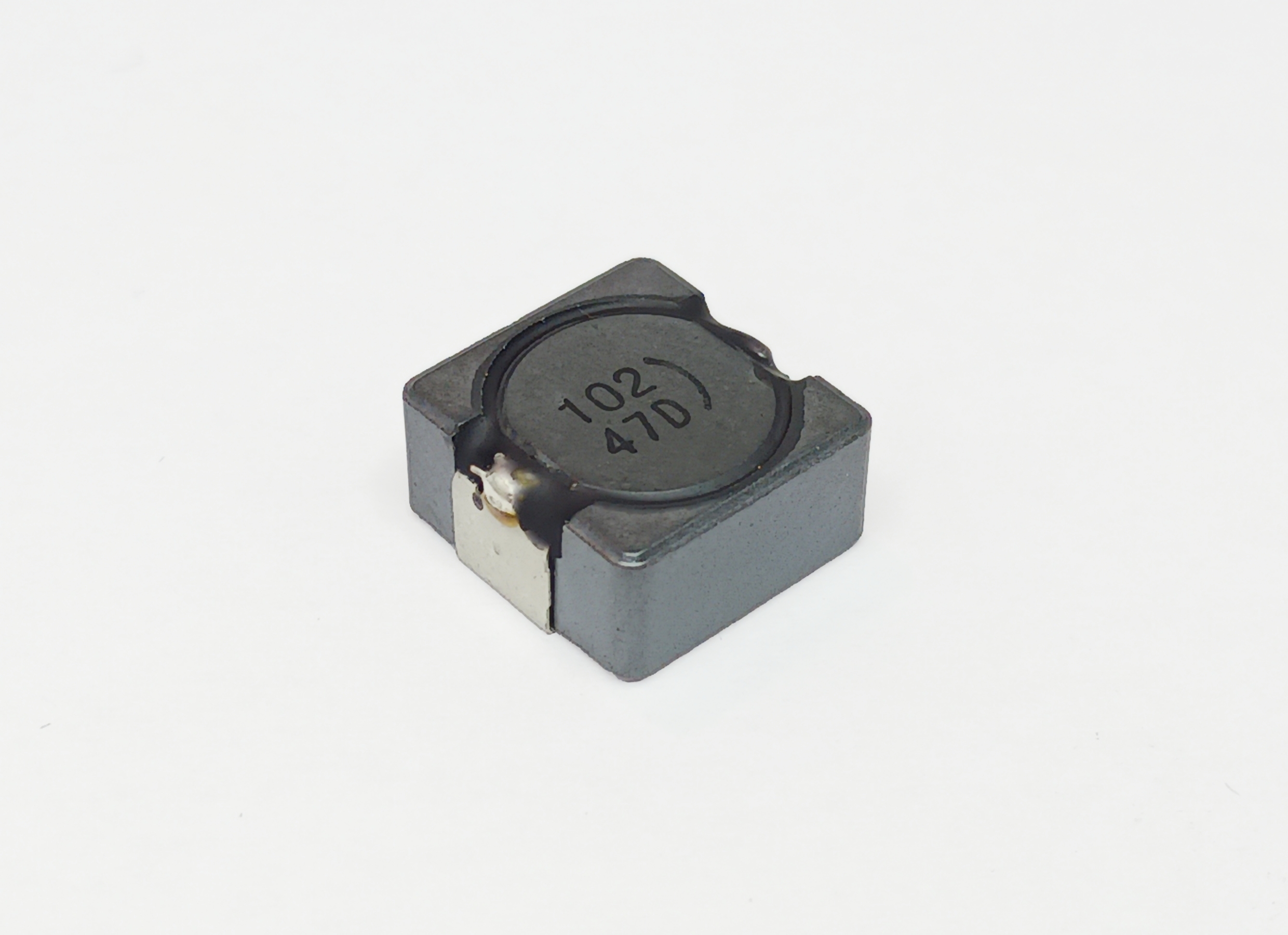

CQ12
CQ12

インダクタンス 2.2μH～820μH
定格電流 7.4A～0.63A
直流抵抗 9.0mΩ～1.2Ω
使用温度範囲 -20～120℃
MORE

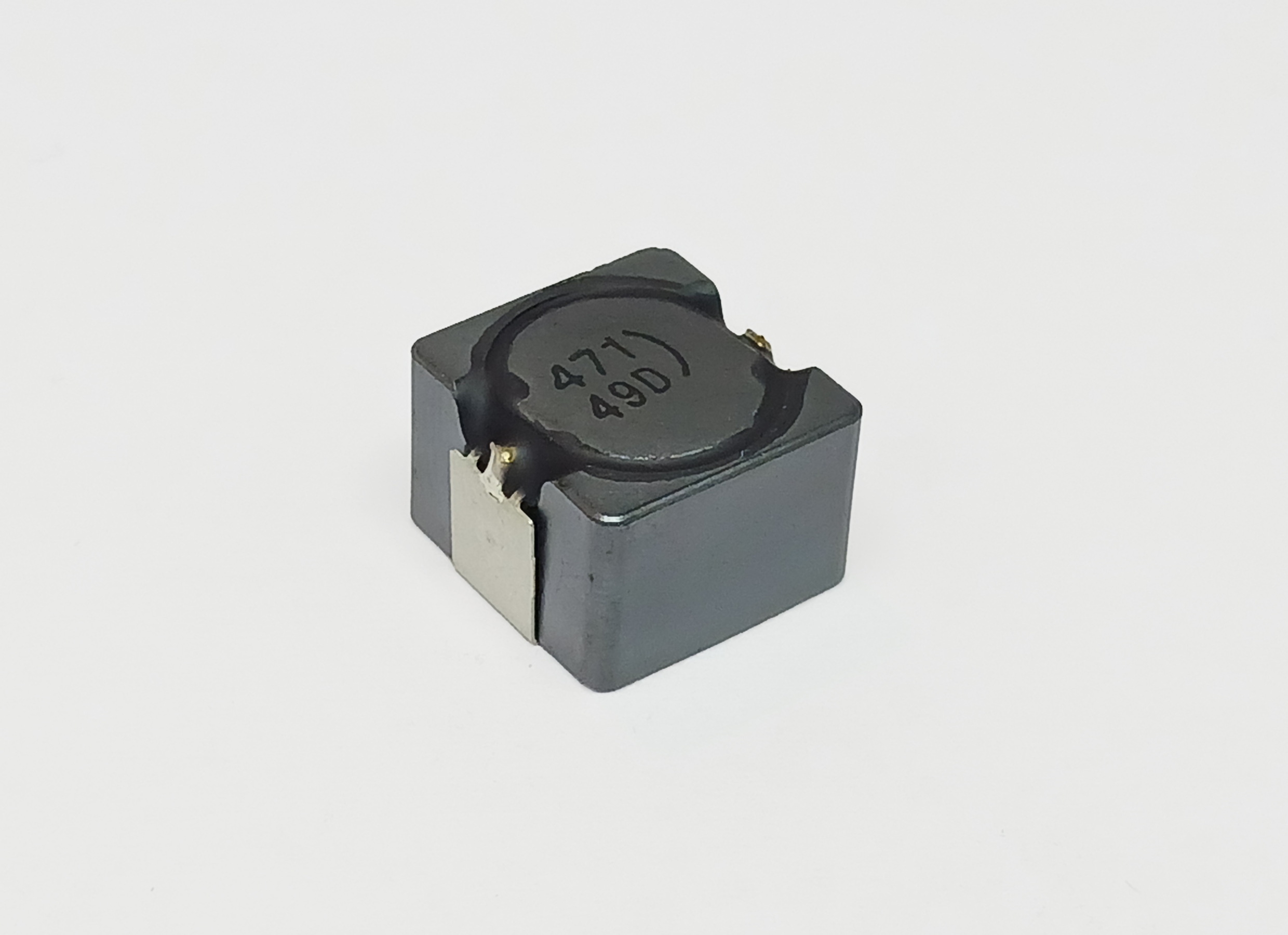

CQ12H
CQ12H

インダクタンス 1.5μH～820μH
定格電流 8.5A～0.56A
直流抵抗 9.0mΩ～1.4Ω
使用温度範囲 -20～120℃
MORE

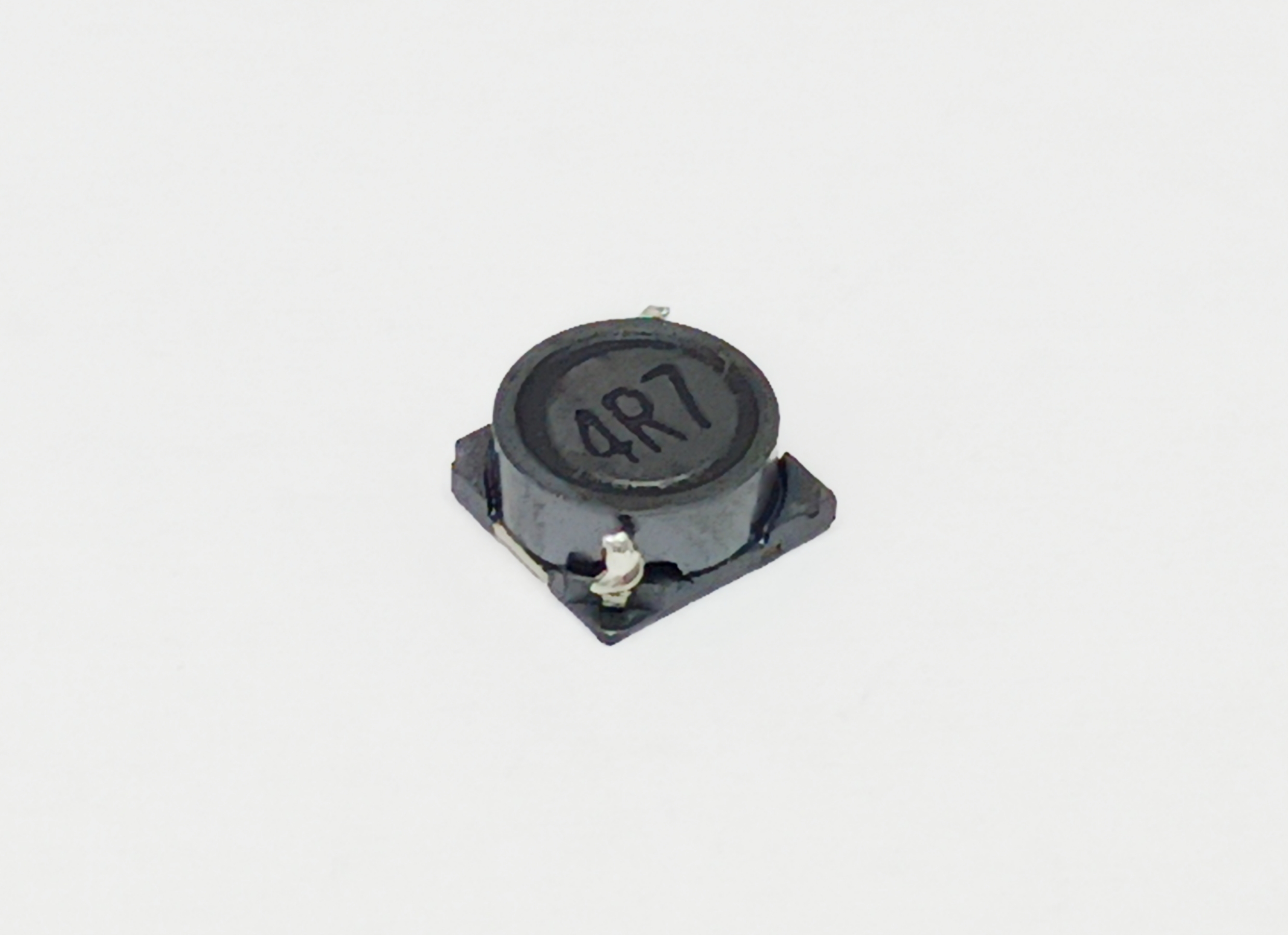

SF6025
SF6025

インダクタンス 4.7μH～100μH
定格電流 1.5A～0.30A
直流抵抗 60mΩ～720mΩ
使用温度範囲 -40～120℃
MORE

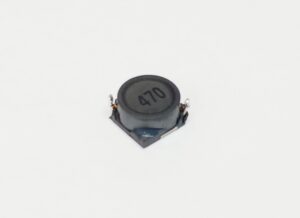

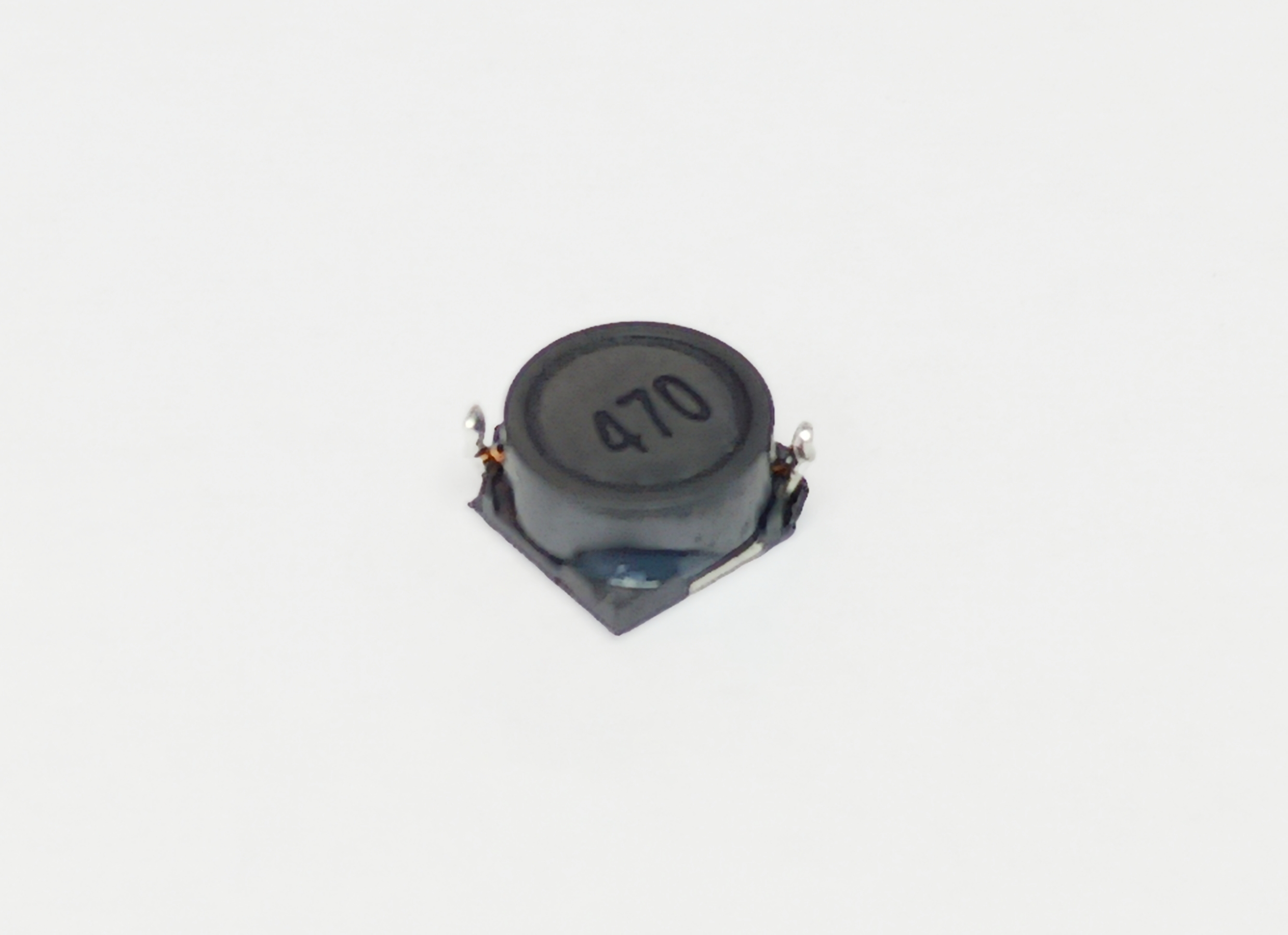

SF6028
SF6028

インダクタンス 4.7μH～220μH
定格電流 1.6A～0.25A
直流抵抗 50mΩ～1.5Ω
使用温度範囲 -40～120℃
MORE

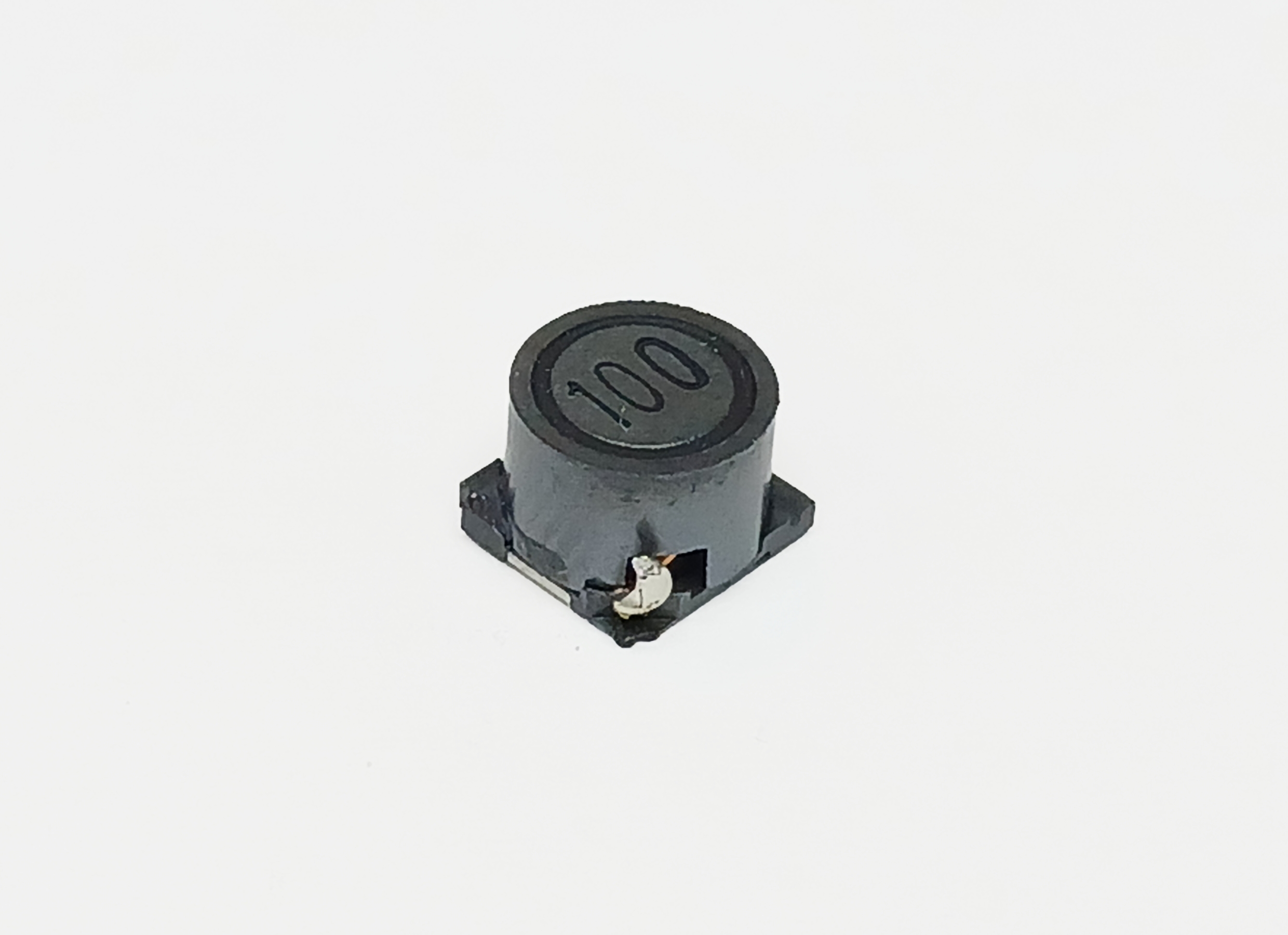

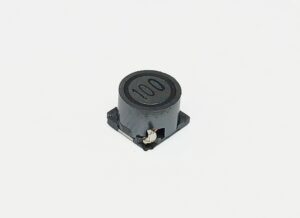

SF6045
SF6045

インダクタンス 1.5μH～100μH
定格電流 2.3A～0.30A
直流抵抗 26mΩ～420mΩ
使用温度範囲 -40～120℃
MORE

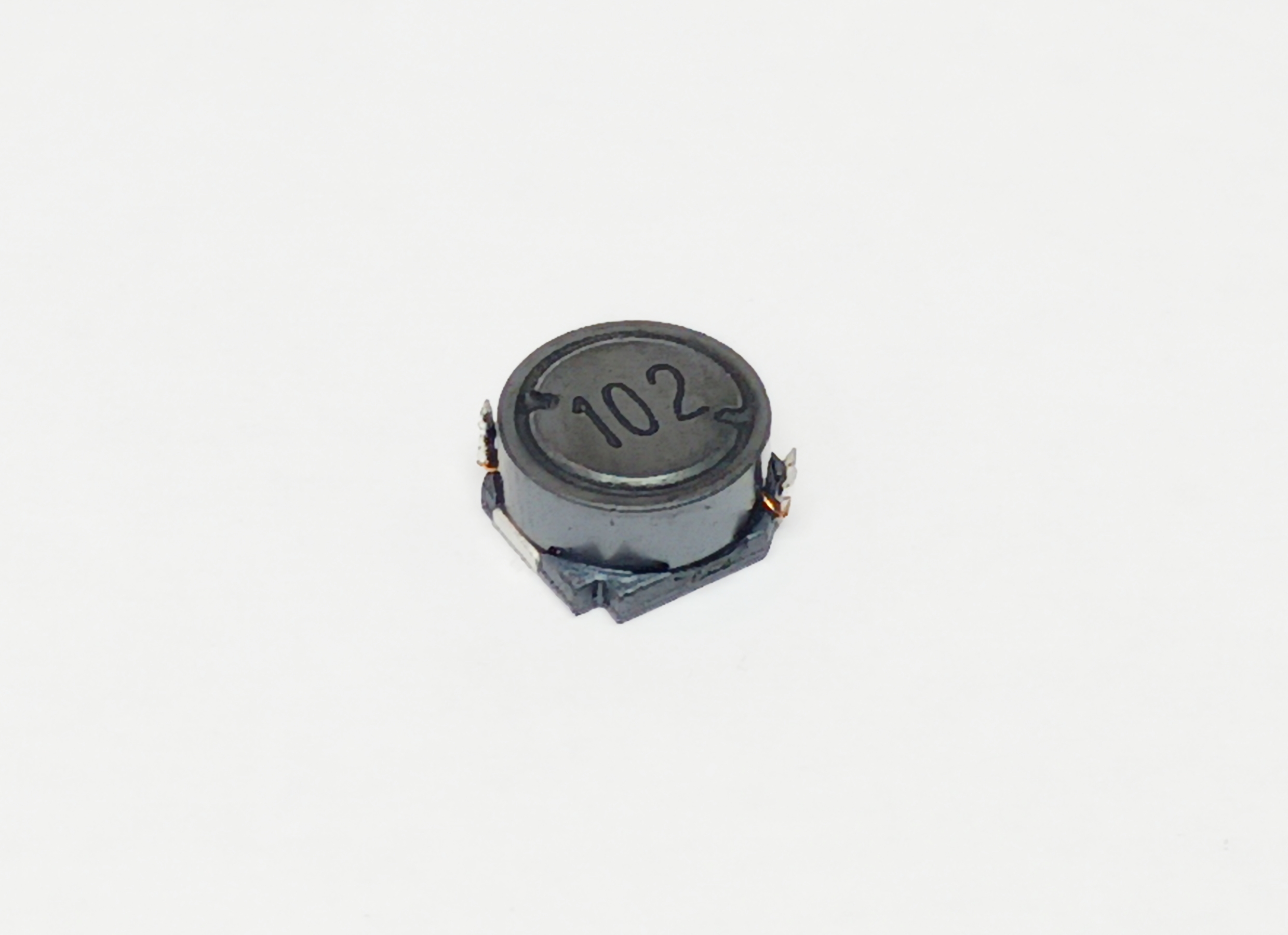

SF7032
SF7032

インダクタンス 3.3μH～1.0mH
定格電流 1.9A～0.13A
直流抵抗 30mΩ～5.73Ω
使用温度範囲 -40～120℃
MORE

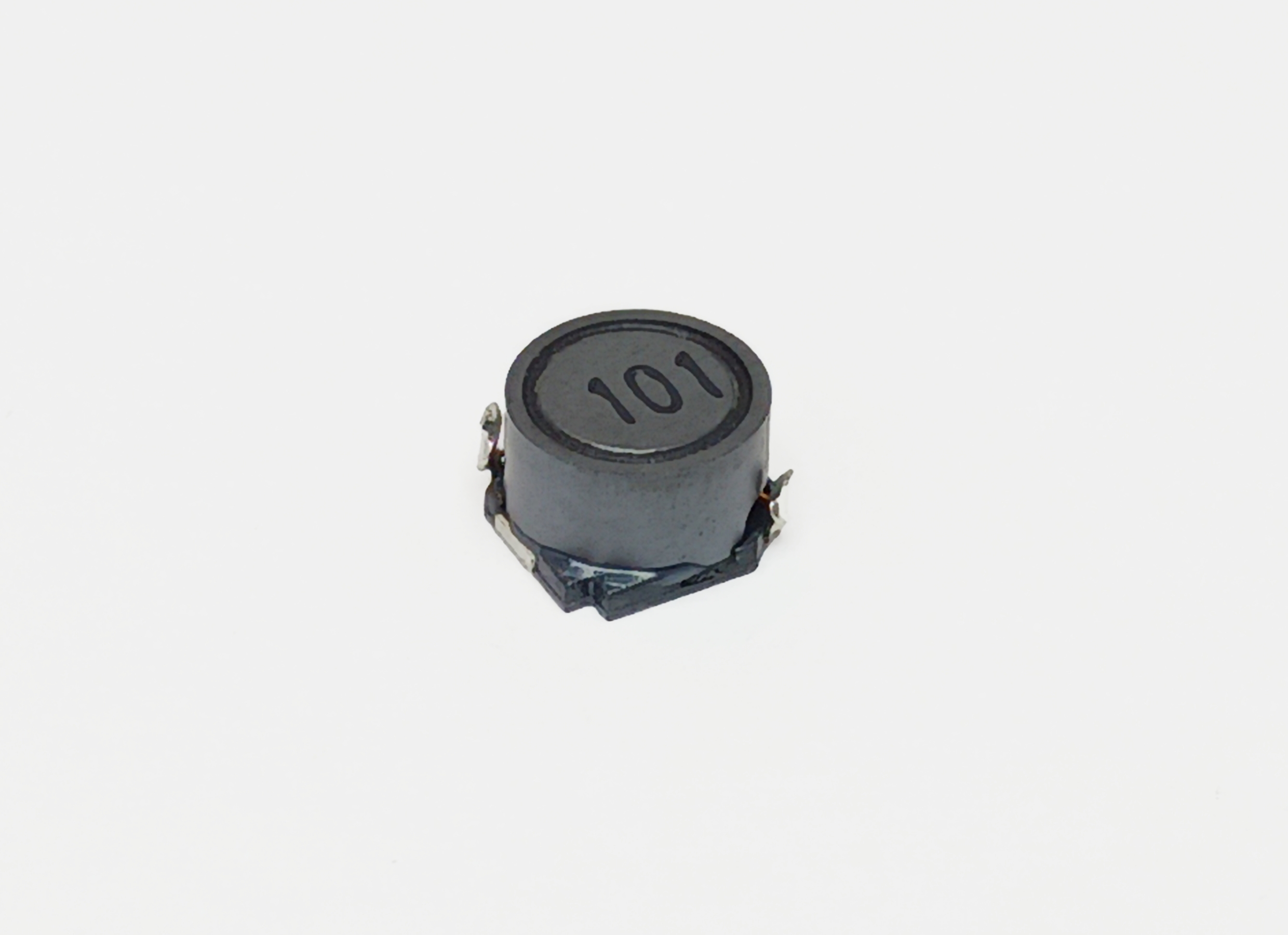

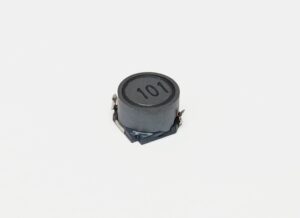

SF7045
SF7045

インダクタンス 6.8μH～1.0mH
定格電流 1.7A～0.15A
直流抵抗 47mΩ～3.3Ω
使用温度範囲 -40～120℃
MORE

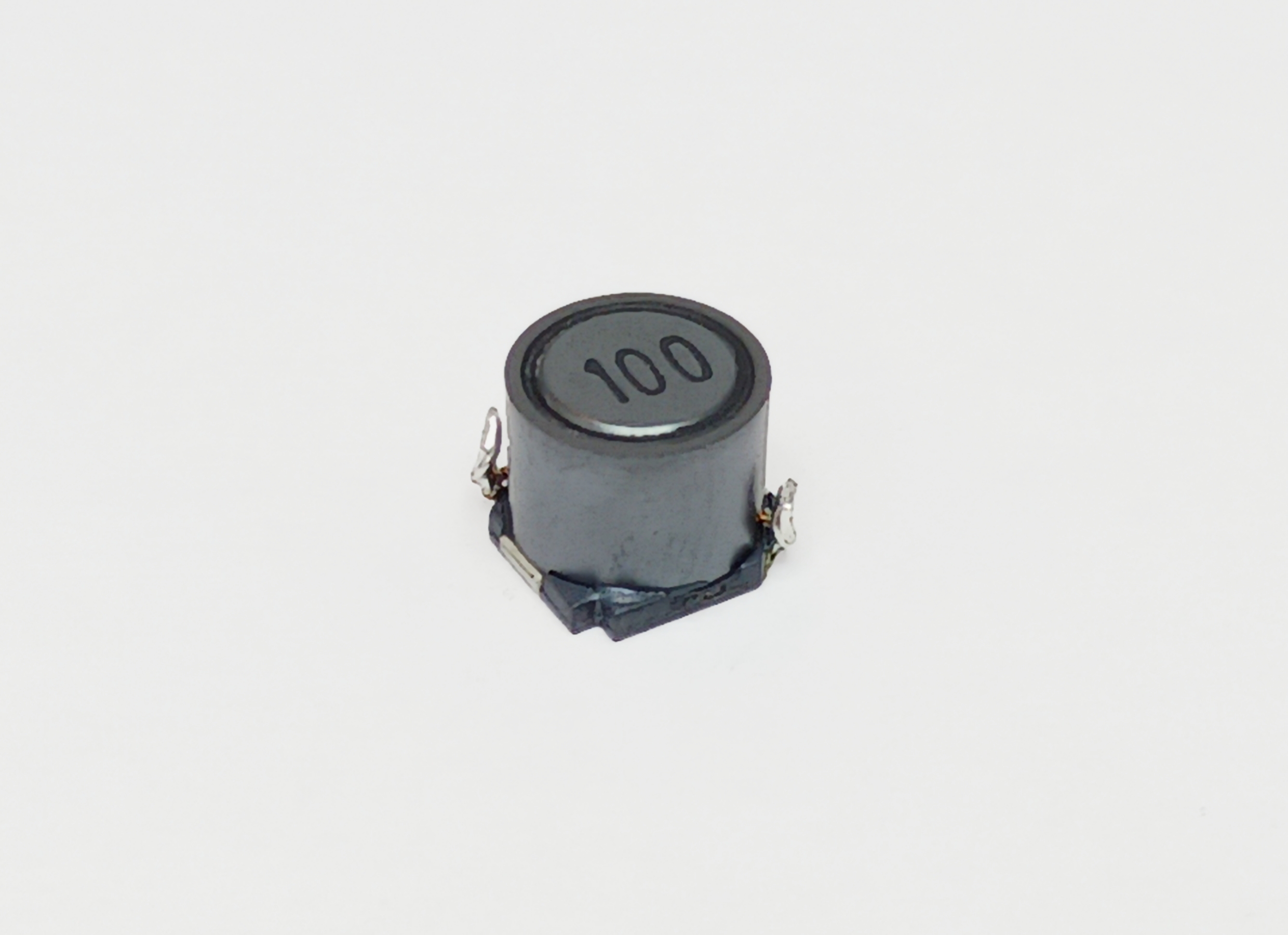

SF7055
SF7055

インダクタンス 1.5μH～33μH
定格電流 3.8A～1.4A
直流抵抗 24mΩ～114mΩ
使用温度範囲 -40～120℃
MORE

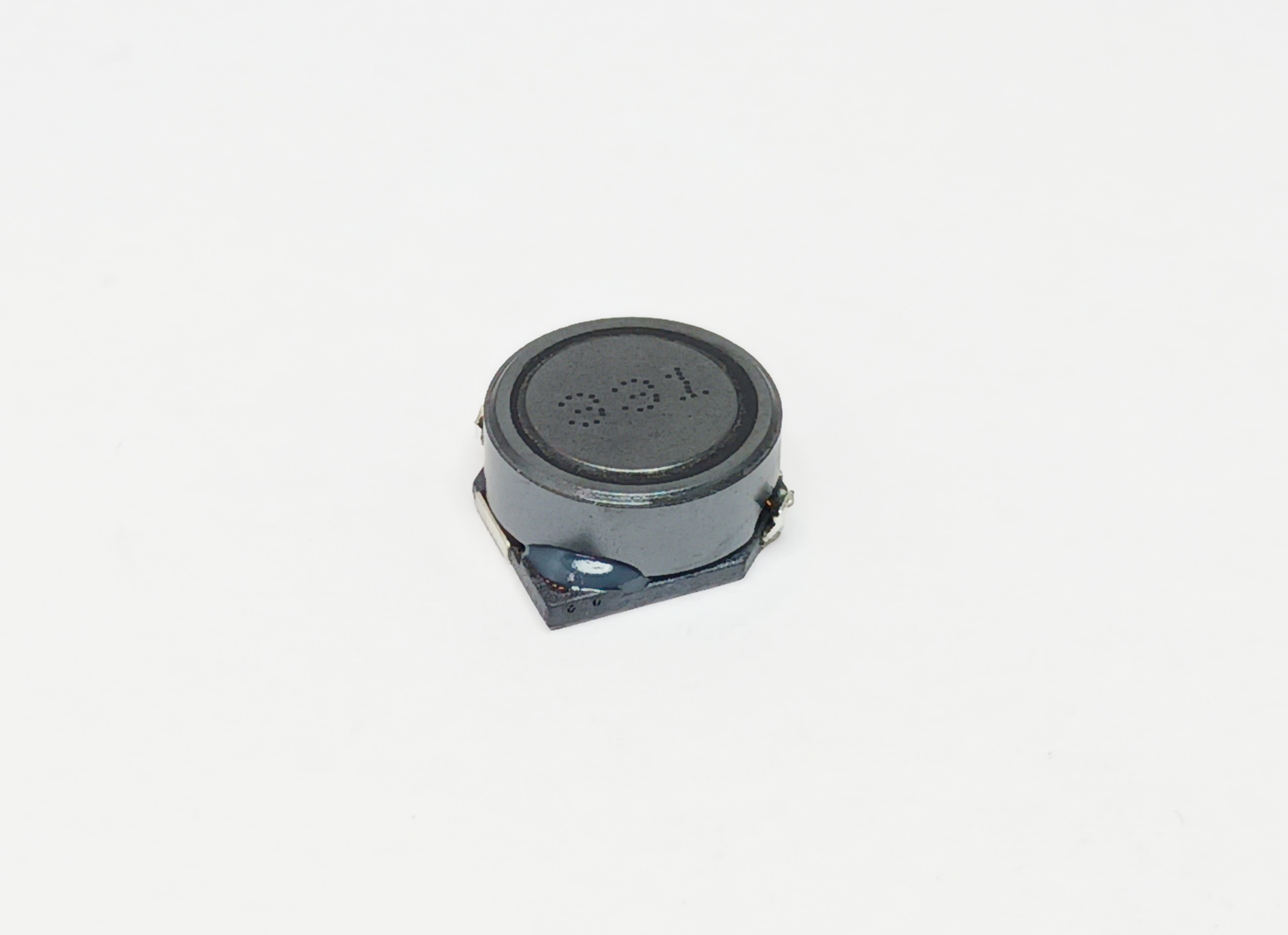

SF10145
SF10145

インダクタンス 10μH～1.0mH
定格電流 3.7A～0.32A
直流抵抗 50mΩ～3.36Ω
使用温度範囲 -40～120℃
MORE

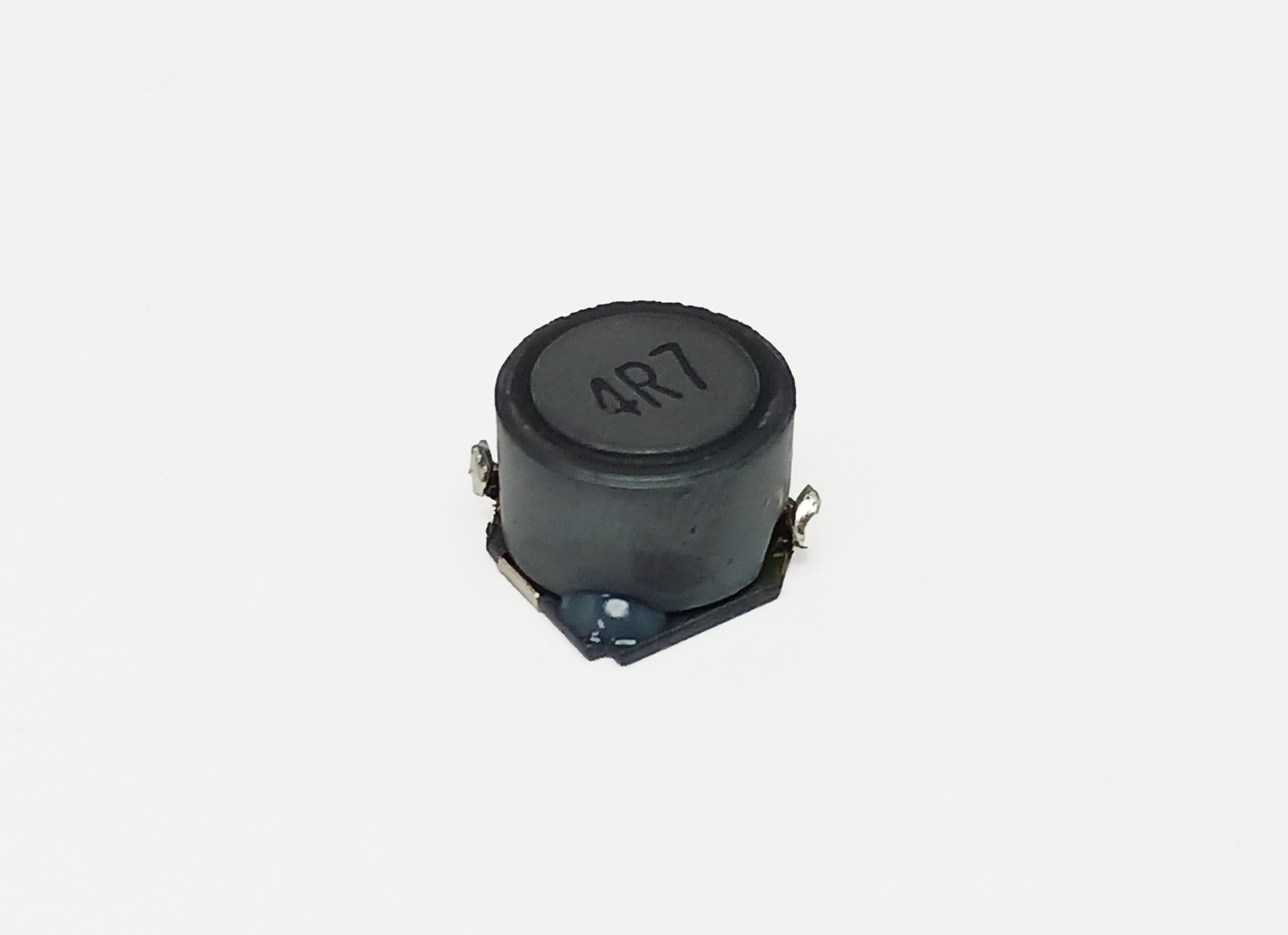

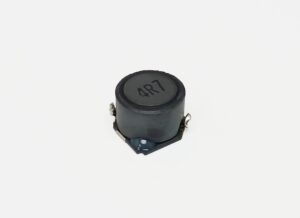

SF10165
SF10165

インダクタンス 1.5μH～22μH
定格電流 10.7A～2.7A
直流抵抗 14mΩ～59mΩ
使用温度範囲 -40～120℃
MORE

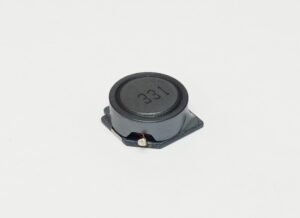

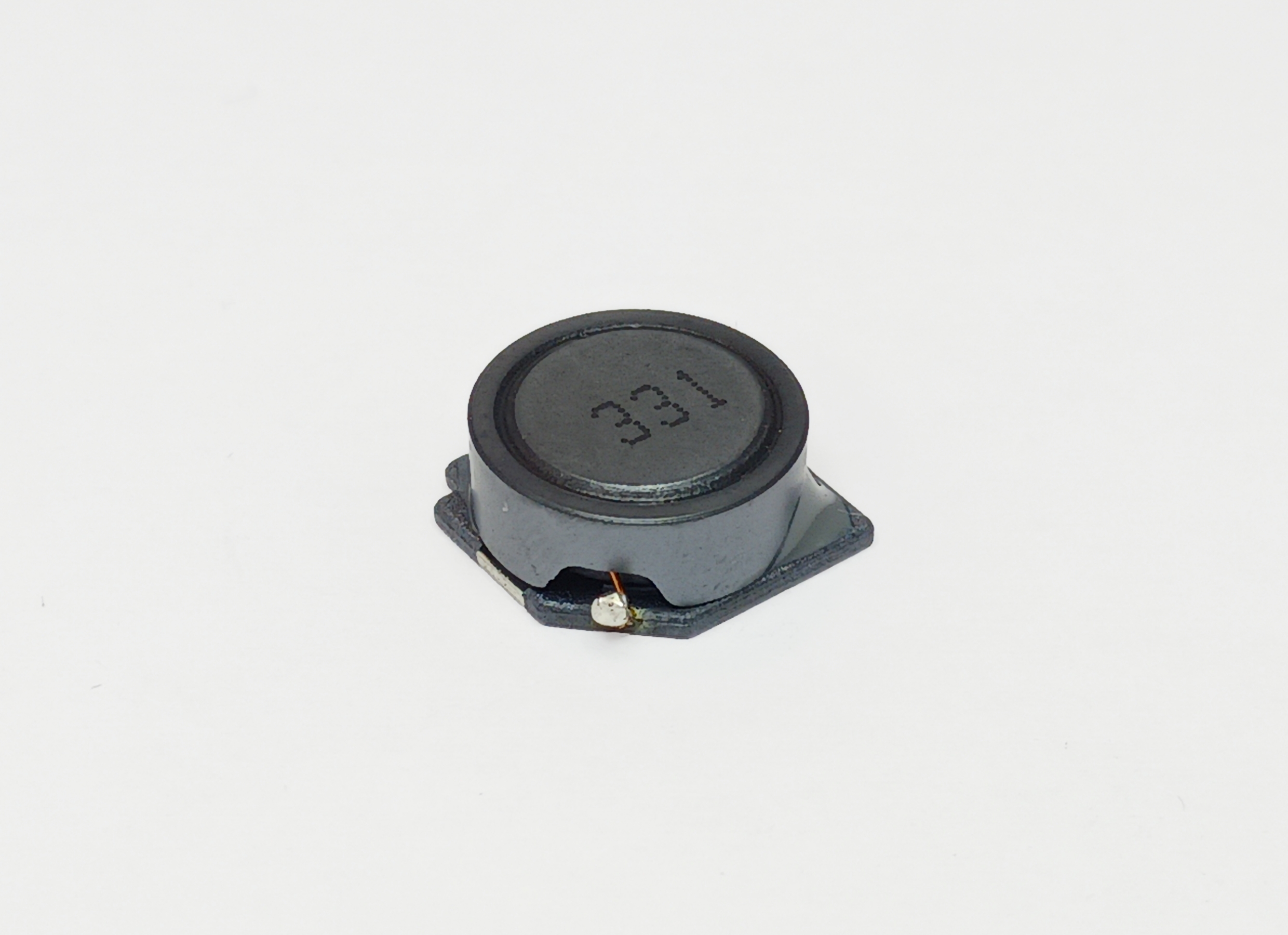

SF12555
SF12555

インダクタンス 100μH～1.5mH
定格電流 3.4A～0.3A
直流抵抗 30mΩ～2.4Ω
使用温度範囲 -40～120℃
MORE

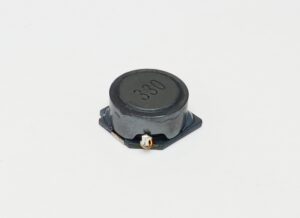

SF12565
SF12565

インダクタンス 4.2μH～1.0mH
定格電流 7.3A～0.5A
直流抵抗 18mΩ～1.5Ω
使用温度範囲 -40～120℃
MORE

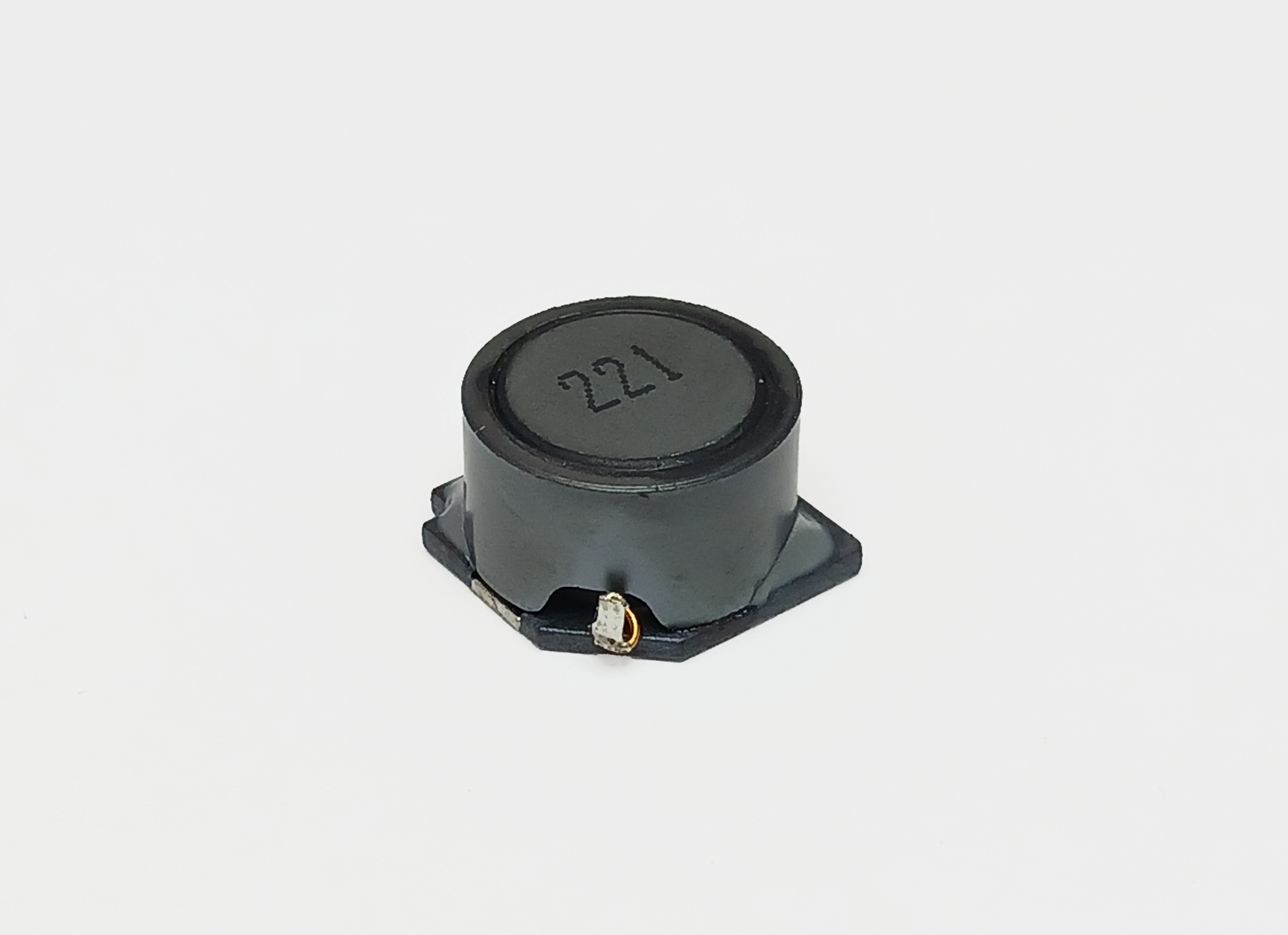

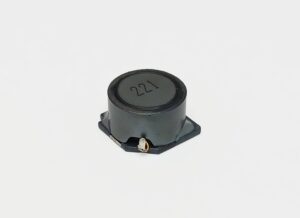

SF12575
SF12575

インダクタンス 1.2μH～470μH
定格電流 8.2A～0.9A
直流抵抗 9.0mΩ～625mΩ
使用温度範囲 -40～120℃
MORE

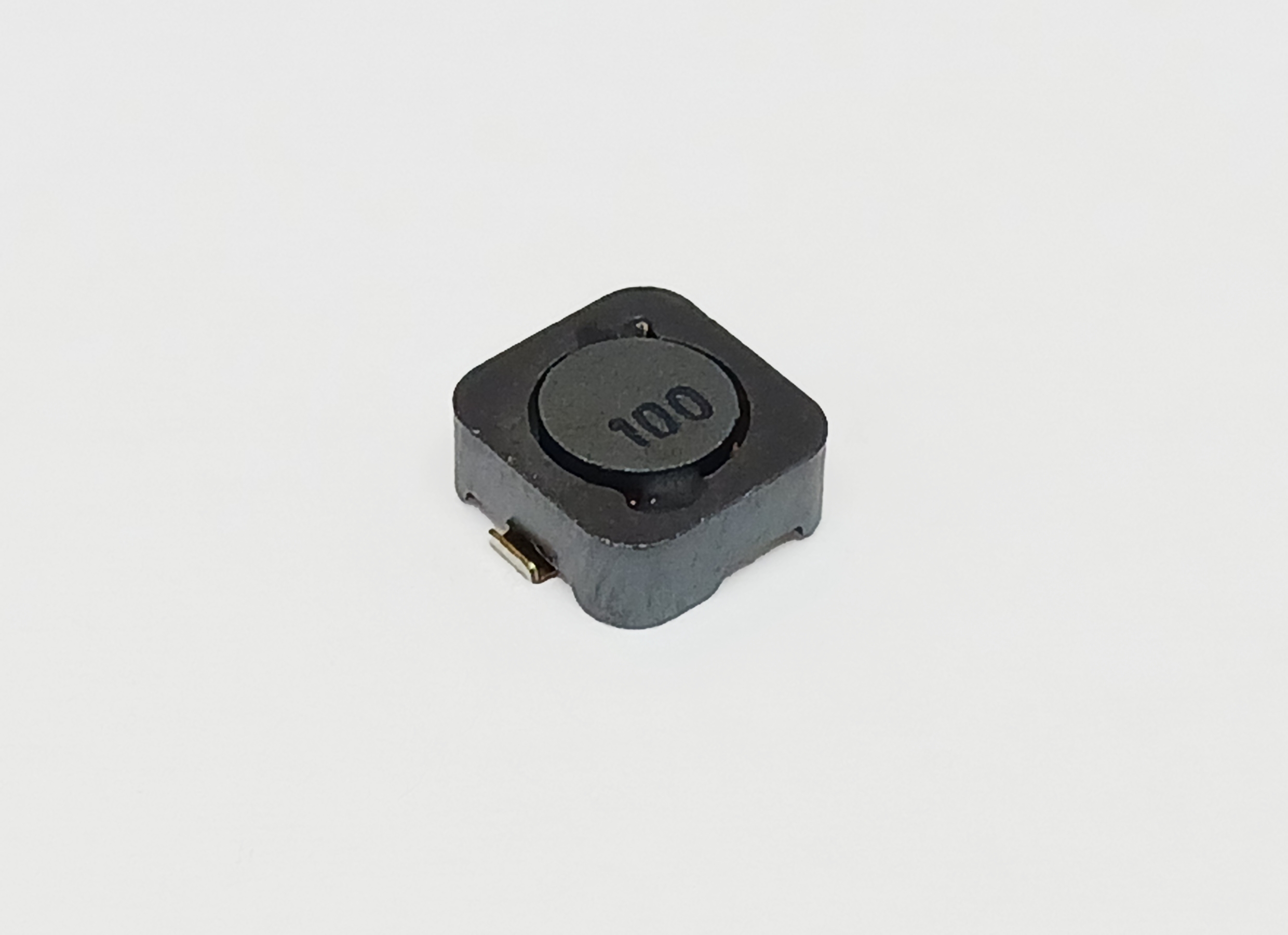

SRI0602F
SRI0602F

インダクタンス 2.9μH～180μH
定格電流 1.94A～0.26A
直流抵抗 68mΩ～2.77Ω
使用温度範囲 -40～120℃
MORE
SRI0605F
SRI0605F

インダクタンス 10μH～330μH
定格電流 1.35A～0.23A
直流抵抗 120mΩ～2.67Ω
使用温度範囲 -40～120℃
MORE
SRI0703F
SRI0703F

インダクタンス 1.0μH～1.0mH
定格電流 7.97A～0.16A
直流抵抗 16mΩ～9.44Ω
使用温度範囲 -40～120℃
MORE
SRI0704F
SRI0704F

インダクタンス 1.0μH～1.0mH
定格電流 9.0A～0.18A
直流抵抗 15mΩ～6.0mΩ
使用温度範囲 -40～120℃
MORE
SRI0808F
SRI0808F

インダクタンス 1.0μH～1.0mH
定格電流 9.5A～0.36A
直流抵抗 10mΩ～2.9Ω
使用温度範囲 -40～120℃
MORE
SRI0885M
SRI0885M

インダクタンス 1.2μH～1.0mH
定格電流 10A～0.4A
直流抵抗 7.0mΩ～2.4Ω
使用温度範囲 -40～120℃
MORE
SRI1203F
SRI1203F

インダクタンス 6.8μH～470μH
定格電流 5.0A～0.5A
直流抵抗 35mΩ～1.8Ω
使用温度範囲 -40～120℃
MORE

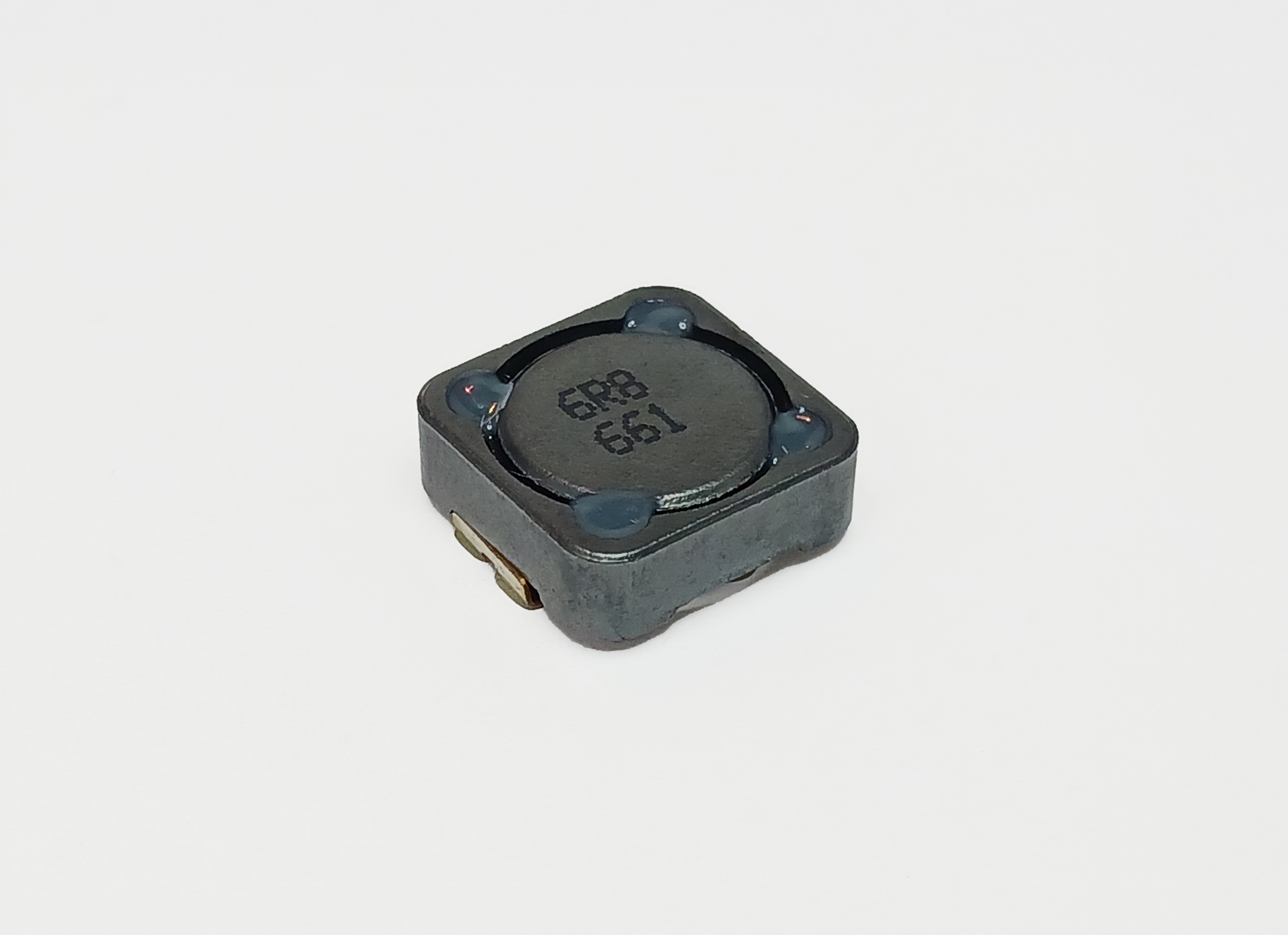

SRI1204F
SRI1204F

インダクタンス 3.9μH～330μH
定格電流 6.5A～0.5A
直流抵抗 15mΩ～990mΩ
使用温度範囲 -40～120℃
MORE
SRI1205F
SRI1205F

インダクタンス 1.3μH～1.0mH
定格電流 8.0A～0.4A
直流抵抗 12mΩ～1.53Ω
使用温度範囲 -40～120℃
MORE
SRI1207F
SRI1207F

インダクタンス 1.2μH～1.0mH
定格電流 9.8A～0.6A
直流抵抗 7.0mΩ～1.7Ω
使用温度範囲 -40～120℃
MORE
SRI1209F
SRI1209F

インダクタンス 1.0μH～2.2mH
定格電流 11.6A～0.4A
直流抵抗 6.0mΩ～2.42Ω
使用温度範囲 -40～120℃

インダクタンス	1.0μH～220μH
定格電流	4.7A～0.32A
直流抵抗	15mΩ～1.9Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～330μH
定格電流	5.5A～0.27A
直流抵抗	11mΩ～1.4Ω
使用温度範囲	-20～120℃

インダクタンス	1.5μH～820μH
定格電流	4.7A～0.25A
直流抵抗	16mΩ～3.1Ω
使用温度範囲	-20～120℃

インダクタンス	1.5μH～820μH
定格電流	6.0A～0.42A
直流抵抗	10mΩ～1.9Ω
使用温度範囲	-20～120℃

インダクタンス	2.2μH～820μH
定格電流	7.4A～0.63A
直流抵抗	9.0mΩ～1.2Ω
使用温度範囲	-20～120℃

インダクタンス	1.5μH～820μH
定格電流	8.5A～0.56A
直流抵抗	9.0mΩ～1.4Ω
使用温度範囲	-20～120℃

インダクタンス	4.7μH～100μH
定格電流	1.5A～0.30A
直流抵抗	60mΩ～720mΩ
使用温度範囲	-40～120℃

インダクタンス	4.7μH～220μH
定格電流	1.6A～0.25A
直流抵抗	50mΩ～1.5Ω
使用温度範囲	-40～120℃

インダクタンス	1.5μH～100μH
定格電流	2.3A～0.30A
直流抵抗	26mΩ～420mΩ
使用温度範囲	-40～120℃

インダクタンス	3.3μH～1.0mH
定格電流	1.9A～0.13A
直流抵抗	30mΩ～5.73Ω
使用温度範囲	-40～120℃

インダクタンス	6.8μH～1.0mH
定格電流	1.7A～0.15A
直流抵抗	47mΩ～3.3Ω
使用温度範囲	-40～120℃

インダクタンス	1.5μH～33μH
定格電流	3.8A～1.4A
直流抵抗	24mΩ～114mΩ
使用温度範囲	-40～120℃

インダクタンス	10μH～1.0mH
定格電流	3.7A～0.32A
直流抵抗	50mΩ～3.36Ω
使用温度範囲	-40～120℃

インダクタンス	1.5μH～22μH
定格電流	10.7A～2.7A
直流抵抗	14mΩ～59mΩ
使用温度範囲	-40～120℃

インダクタンス	100μH～1.5mH
定格電流	3.4A～0.3A
直流抵抗	30mΩ～2.4Ω
使用温度範囲	-40～120℃

インダクタンス	4.2μH～1.0mH
定格電流	7.3A～0.5A
直流抵抗	18mΩ～1.5Ω
使用温度範囲	-40～120℃

インダクタンス	1.2μH～470μH
定格電流	8.2A～0.9A
直流抵抗	9.0mΩ～625mΩ
使用温度範囲	-40～120℃

インダクタンス	2.9μH～180μH
定格電流	1.94A～0.26A
直流抵抗	68mΩ～2.77Ω
使用温度範囲	-40～120℃

インダクタンス	10μH～330μH
定格電流	1.35A～0.23A
直流抵抗	120mΩ～2.67Ω
使用温度範囲	-40～120℃

インダクタンス	1.0μH～1.0mH
定格電流	7.97A～0.16A
直流抵抗	16mΩ～9.44Ω
使用温度範囲	-40～120℃

インダクタンス	1.0μH～1.0mH
定格電流	9.0A～0.18A
直流抵抗	15mΩ～6.0mΩ
使用温度範囲	-40～120℃

インダクタンス	1.0μH～1.0mH
定格電流	9.5A～0.36A
直流抵抗	10mΩ～2.9Ω
使用温度範囲	-40～120℃

インダクタンス	1.2μH～1.0mH
定格電流	10A～0.4A
直流抵抗	7.0mΩ～2.4Ω
使用温度範囲	-40～120℃

インダクタンス	6.8μH～470μH
定格電流	5.0A～0.5A
直流抵抗	35mΩ～1.8Ω
使用温度範囲	-40～120℃

インダクタンス	3.9μH～330μH
定格電流	6.5A～0.5A
直流抵抗	15mΩ～990mΩ
使用温度範囲	-40～120℃

インダクタンス	1.3μH～1.0mH
定格電流	8.0A～0.4A
直流抵抗	12mΩ～1.53Ω
使用温度範囲	-40～120℃

インダクタンス	1.2μH～1.0mH
定格電流	9.8A～0.6A
直流抵抗	7.0mΩ～1.7Ω
使用温度範囲	-40～120℃

インダクタンス	1.0μH～2.2mH
定格電流	11.6A～0.4A
直流抵抗	6.0mΩ～2.42Ω
使用温度範囲	-40～120℃
