オープンタイプ

製品の特長	直流重畳特性の良好な開磁路タイプのパワーインダクターです。 DC-DCコンバータ、スイッチング電源回路などの大電流用パワーチョークコイルとして最適です。各種サイズの中から用途に合わせ、ご使用いただけます。自動実装可能なテーピング梱包品もあります。 ※PJ10Z, PJ13ZはPJ10ZT, PJ13ZTのバラ梱包品です。特性等はPJ10ZT, PJ13ZTをご参照ください。 ※PJ5ST, 棒状コイルはカタログに記載されておりませんので、製品の詳細は弊社営業部へお問合せください。

製品の特長

直流重畳特性の良好な開磁路タイプのパワーインダクターです。
DC-DCコンバータ、スイッチング電源回路などの大電流用パワーチョークコイルとして最適です。
各種サイズの中から用途に合わせ、ご使用いただけます。
自動実装可能なテーピング梱包品もあります。
※PJ10Z, PJ13ZはPJ10ZT, PJ13ZTのバラ梱包品です。特性等はPJ10ZT, PJ13ZTをご参照ください。
※PJ5ST, 棒状コイルはカタログに記載されておりませんので、製品の詳細は弊社営業部へお問合せください。

資料をダウンロード

ラインナップ

MORE

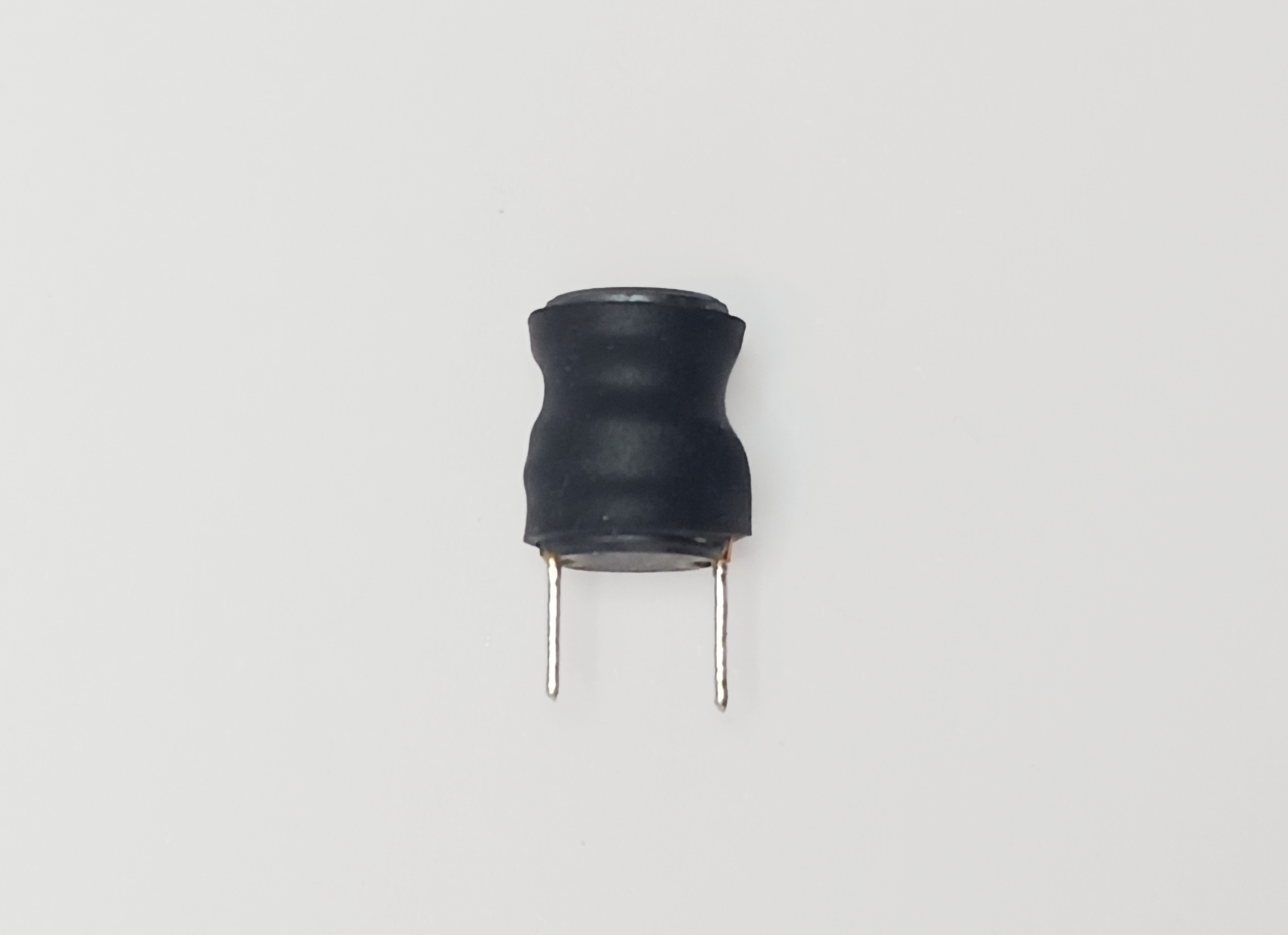

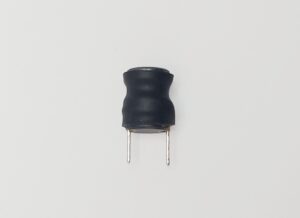

PC7
PC7

インダクタンス 1.0μH～220μH
定格電流 6.50A～0.63A
直流抵抗 3.8mΩ～0.43Ω
使用温度範囲 -20～120℃
MORE

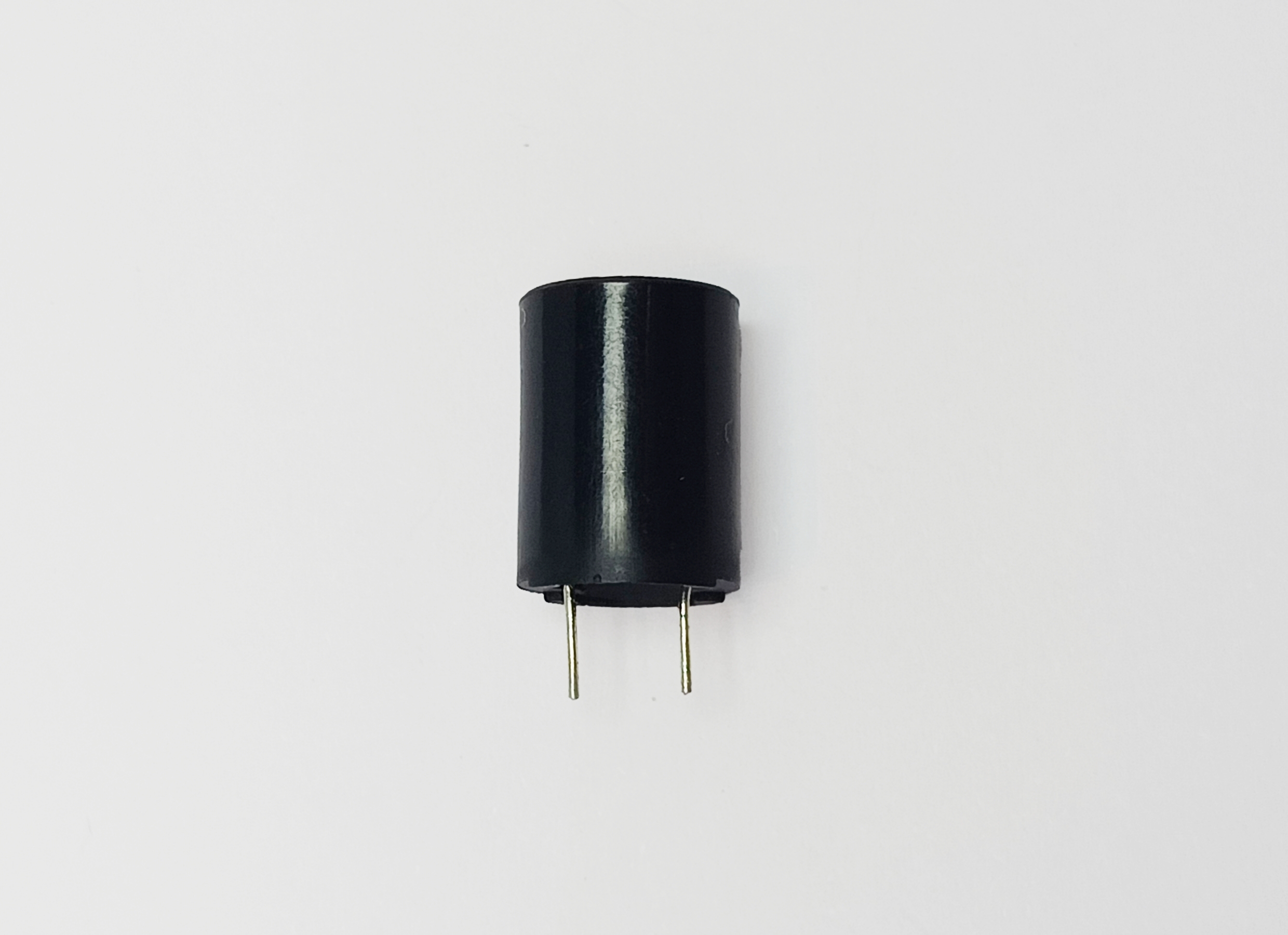

PC8
PC8

インダクタンス 0.5μH～100μH
定格電流 10.0A～1.3A
直流抵抗 2.5Ω～0.16Ω
使用温度範囲 -20～120℃
MORE

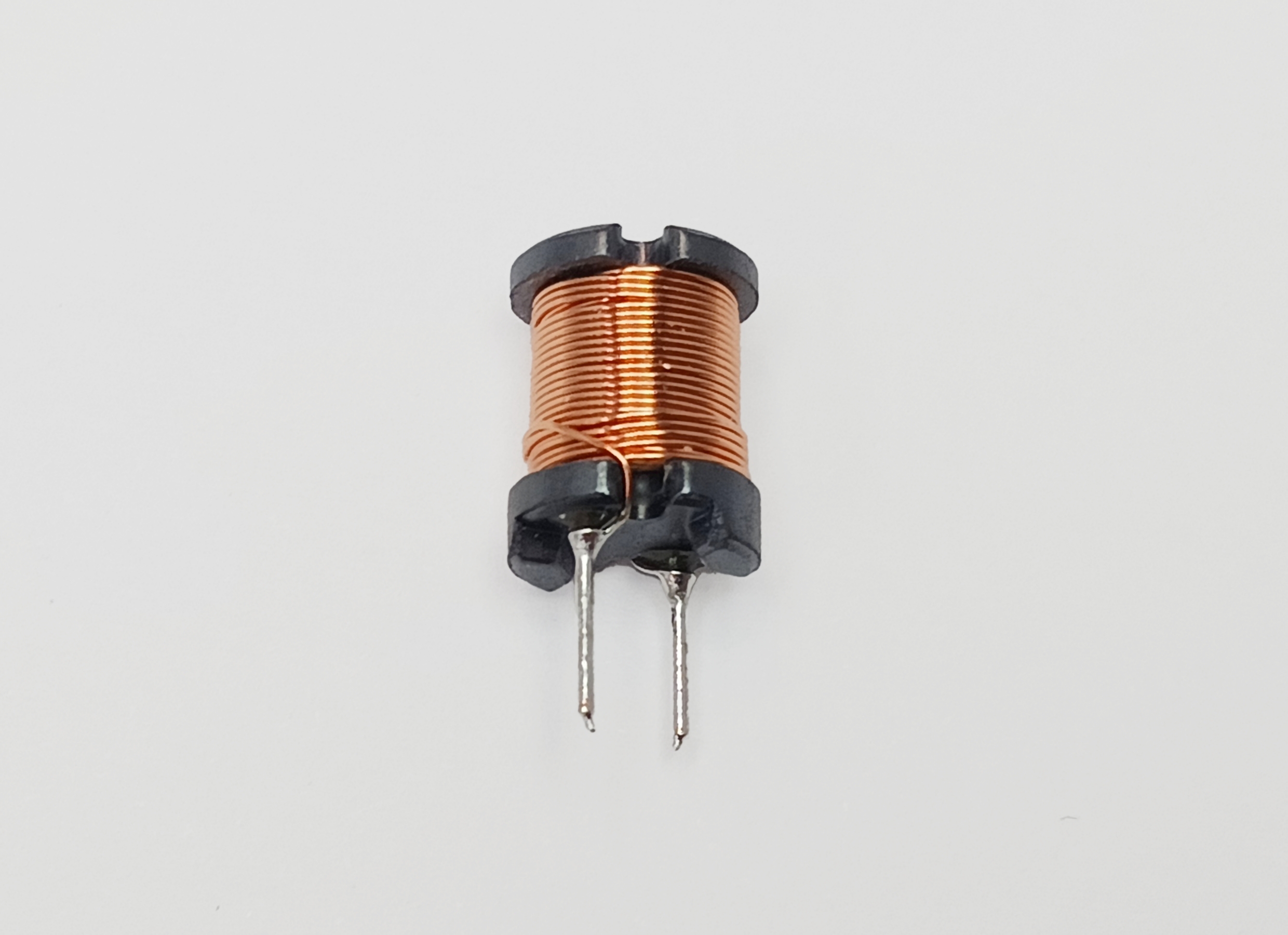

PC8Z
PC8Z

インダクタンス 10μH～27mH
定格電流 3.70A～0.07A
直流抵抗 23.0mΩ～62.0mΩ
使用温度範囲 -20～120℃
MORE

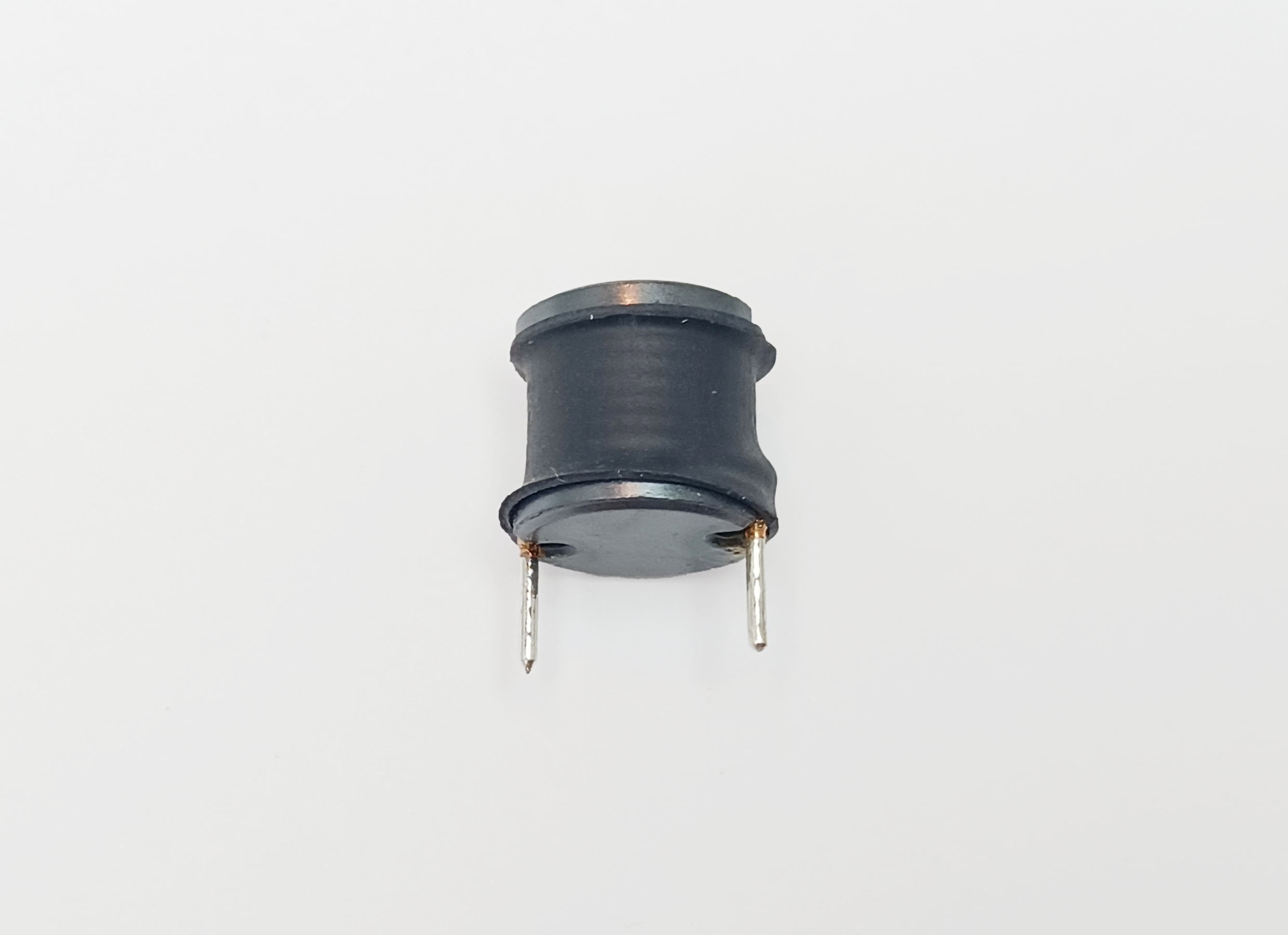

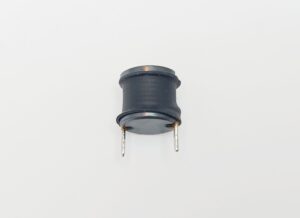

PC11
PC11

インダクタンス 1.0μH～1mH
定格電流 8.40A～0.52A
直流抵抗 3.0mΩ～1.27Ω
使用温度範囲 -20～120℃
MORE

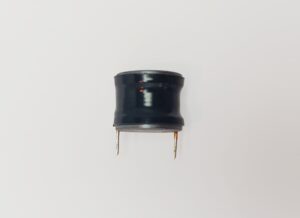

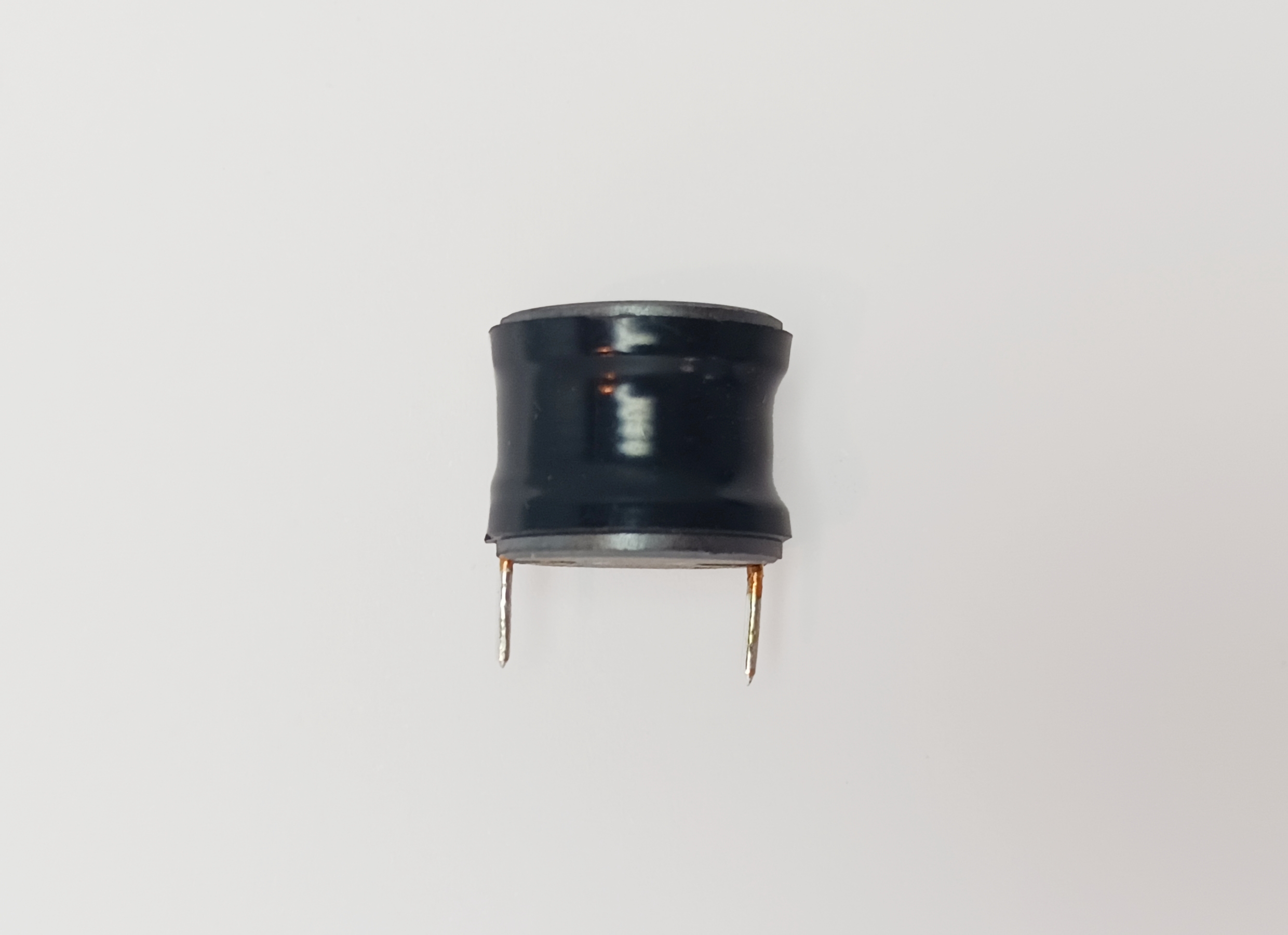

PC13
PC13

インダクタンス 1.2μH～820μH
定格電流 14.0A～0.55A
直流抵抗 2.5mΩ～0.85Ω
使用温度範囲 -20～120℃
MORE

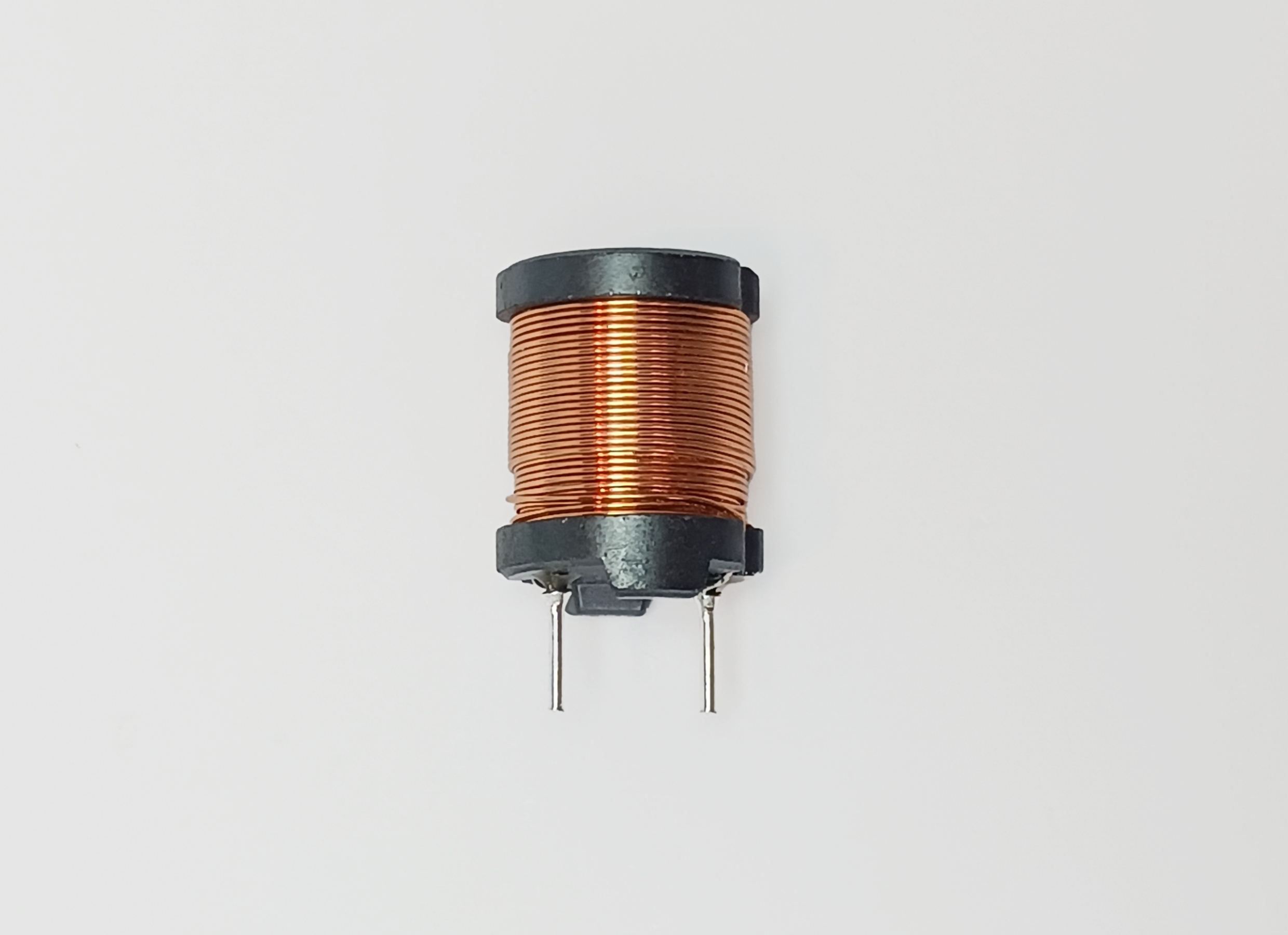

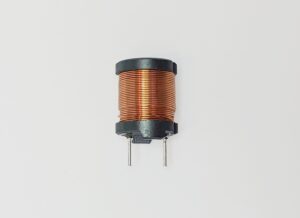

PC13W
PC13W

インダクタンス 100μH～75mH
定格電流 2.60A～0.10A
直流抵抗 84mΩ～60Ω
使用温度範囲 -20～120℃
MORE

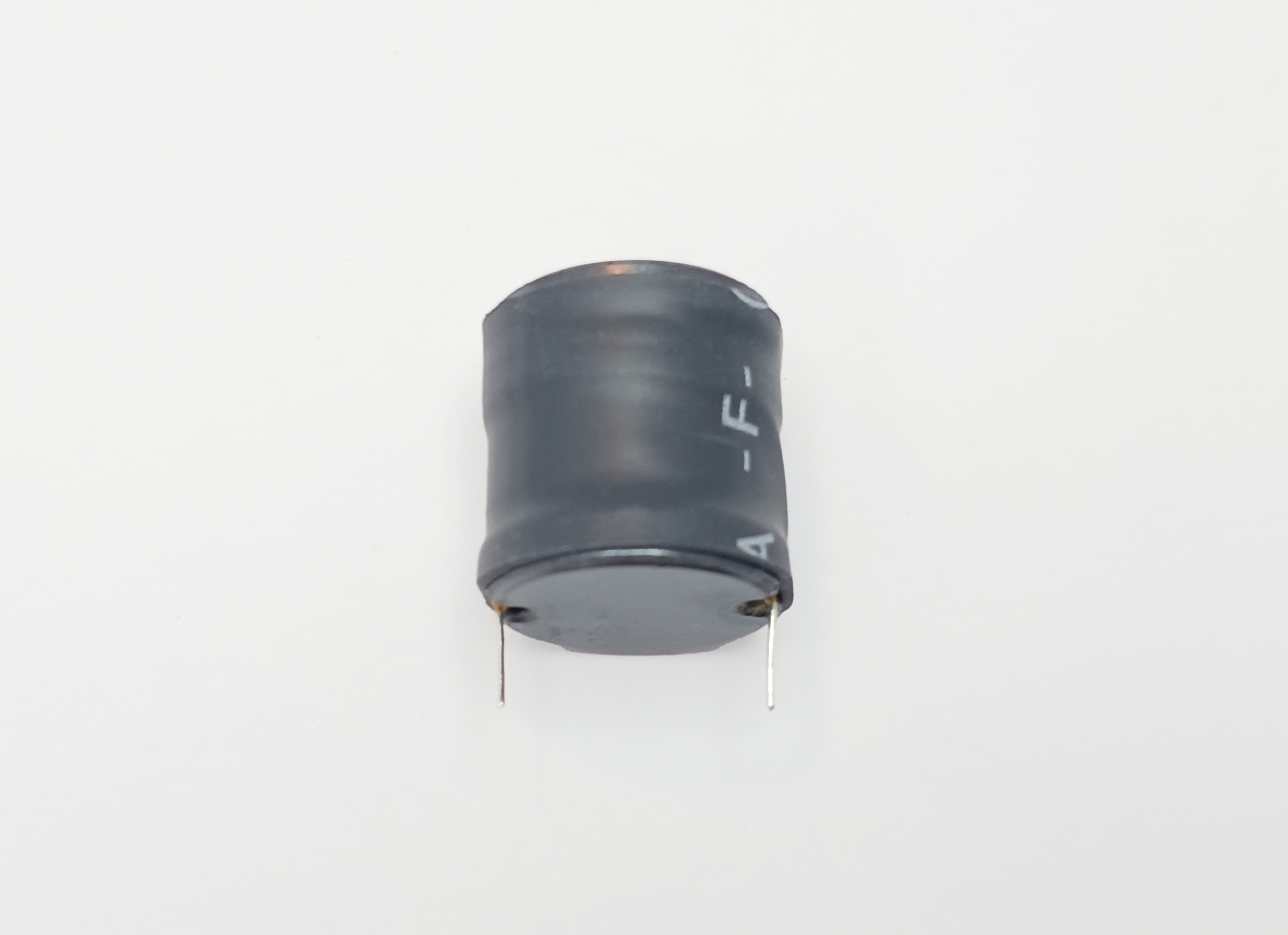

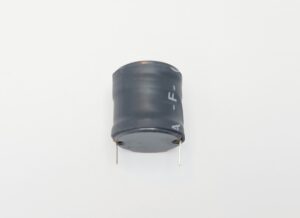

PC15DRK
PC15DRK

インダクタンス 10μH～4.7mH
定格電流 9.00A～0.50A
直流抵抗 7.4mΩ～2.32Ω
使用温度範囲 -20～120℃
MORE

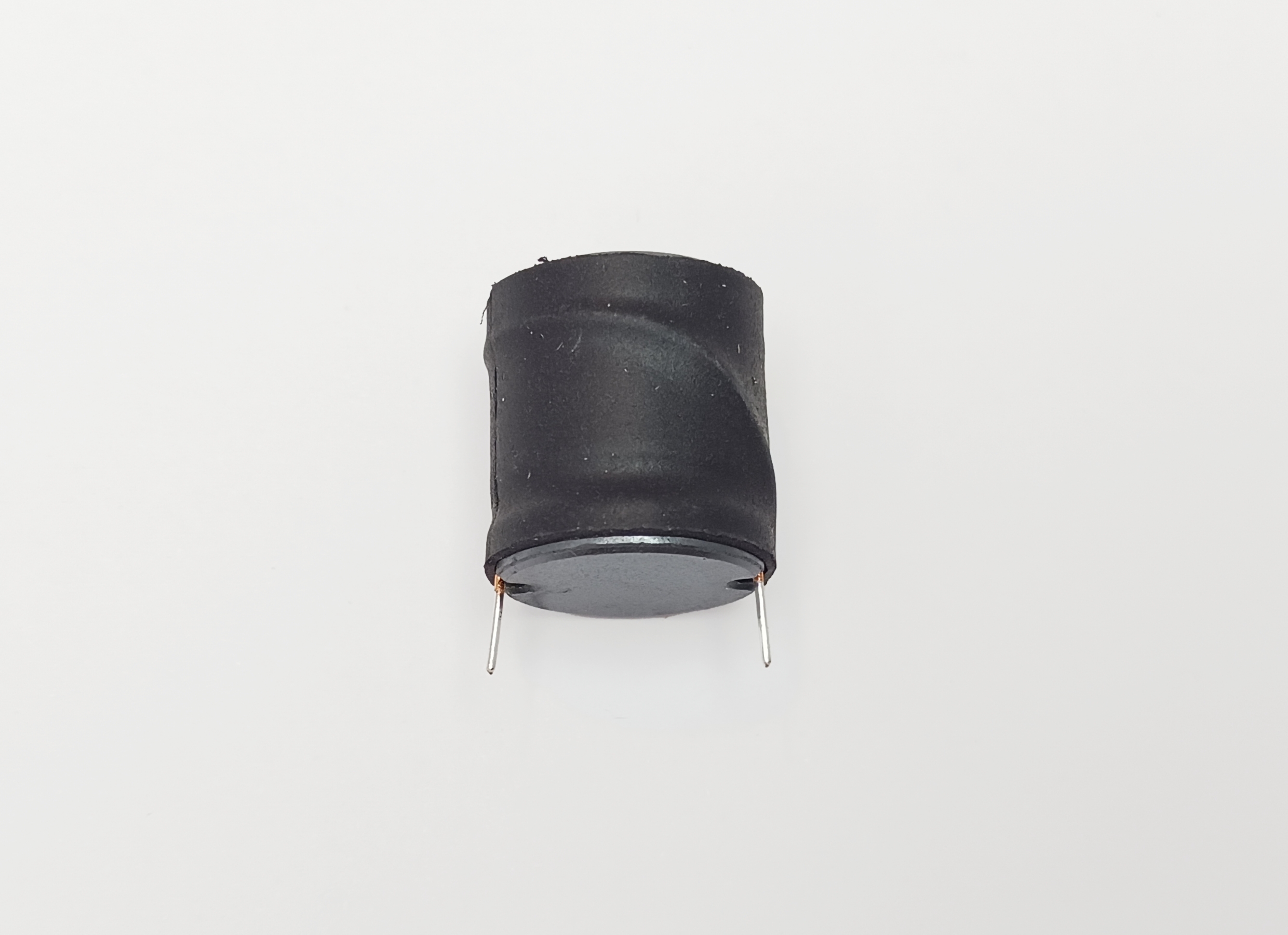

PC16DRK
PC16DRK

インダクタンス 10μH～1.0mH
定格電流 9.2A～1.2A
直流抵抗 7.5mΩ～0.39Ω
使用温度範囲 -20～120℃
MORE

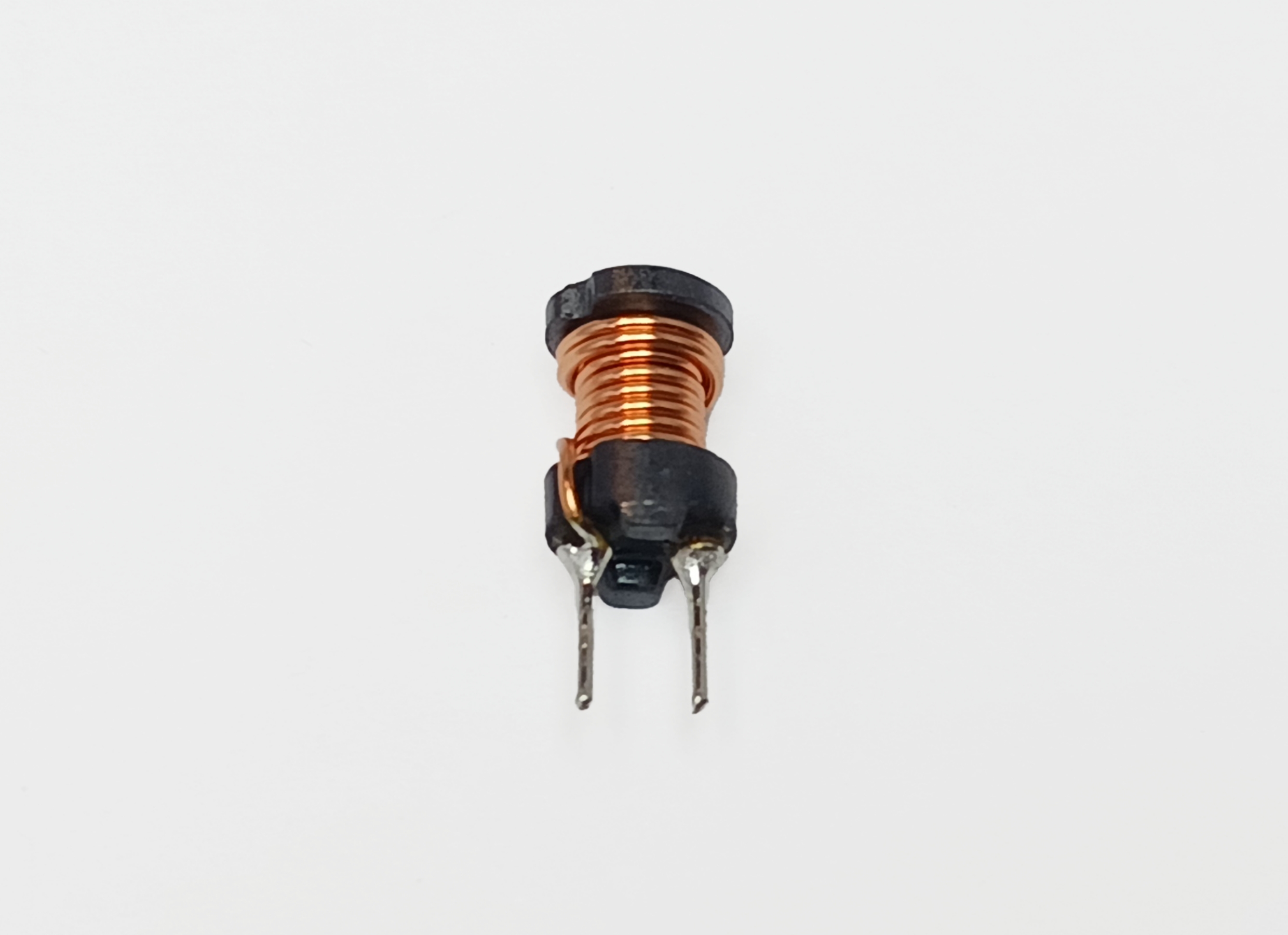

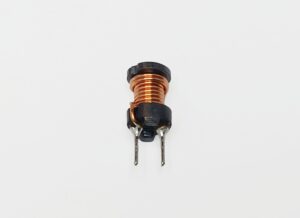

PJ5H
PJ5H

インダクタンス 1.0μH～2.2mH
定格電流 4.5A～0.13A
直流抵抗 10mΩ～14.1Ω
使用温度範囲 -20～120℃
MORE

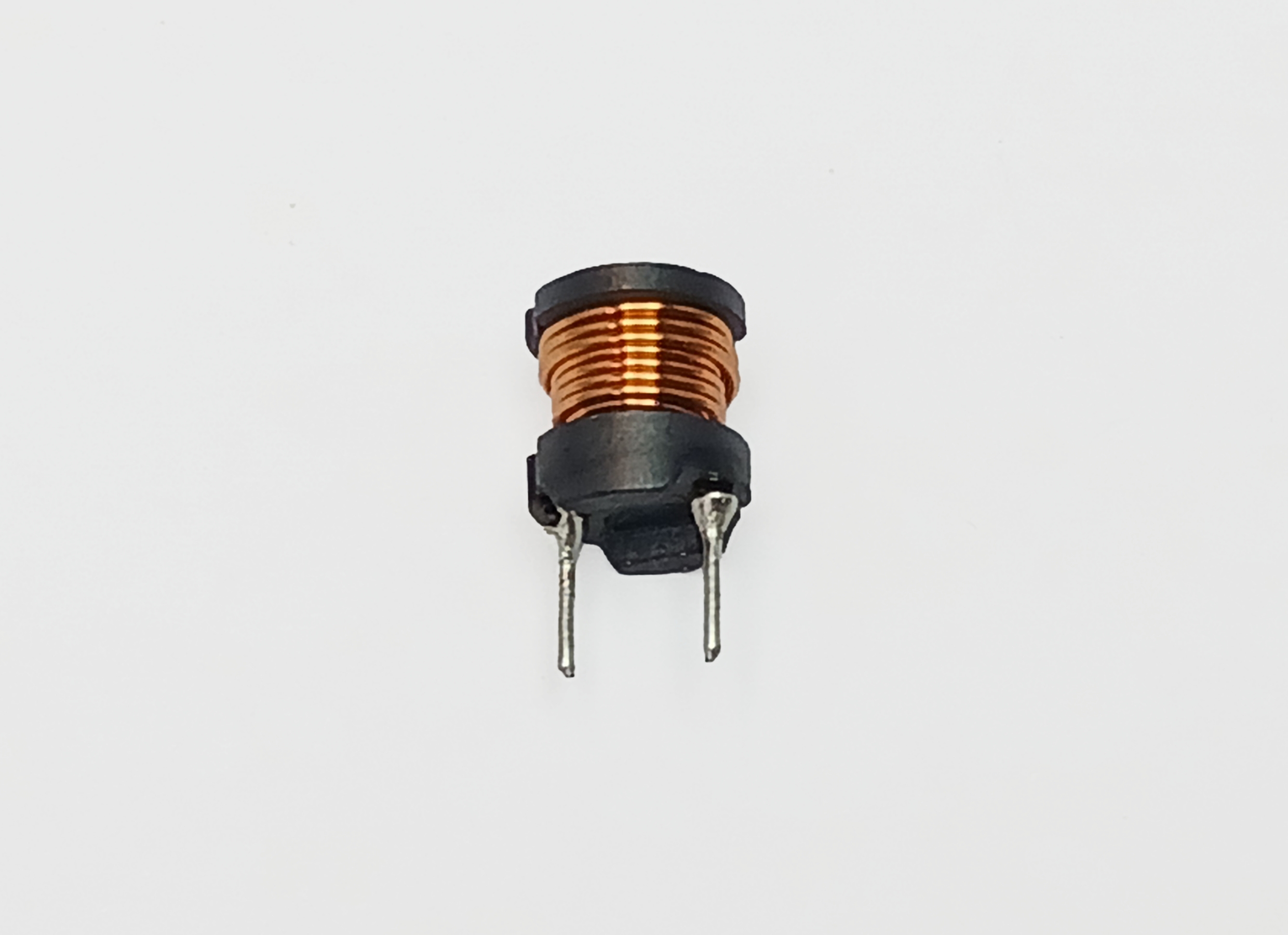

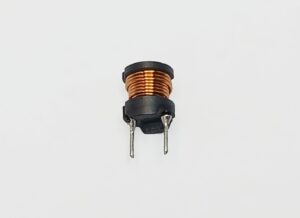

PJ6Z
PJ6Z

インダクタンス 1.0μH～3.3mH
定格電流 4.85A～0.097A
直流抵抗 10mΩ～11.5Ω
使用温度範囲 -20～120℃
MORE

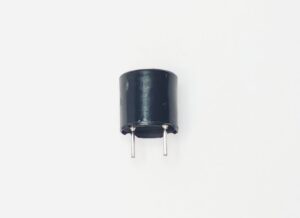

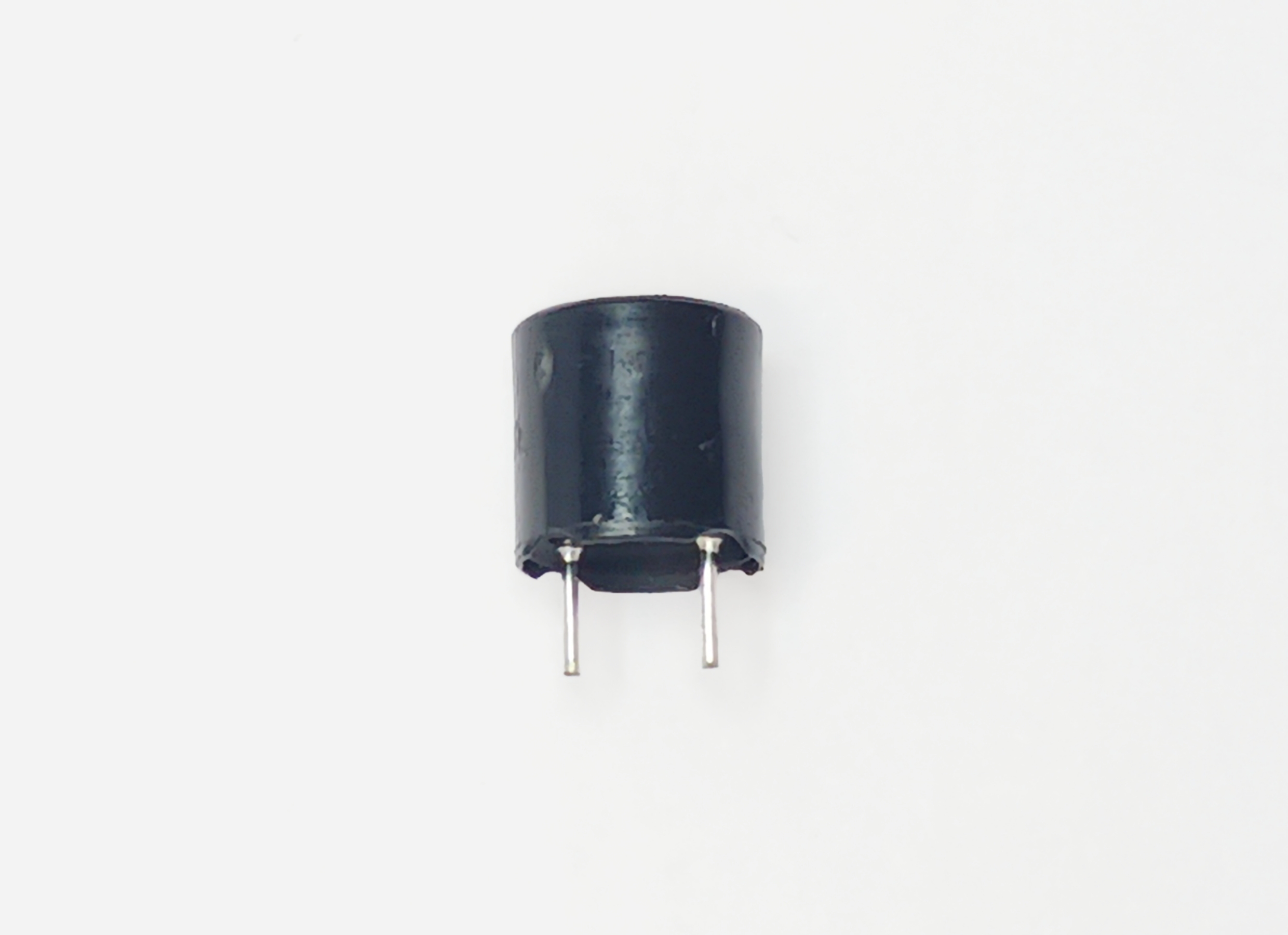

PJ8Z
PJ8Z

インダクタンス 1.0μH～33mH
定格電流 4.80A～0.045A
直流抵抗 11.5mΩ～81.3Ω
使用温度範囲 -20～120℃
MORE

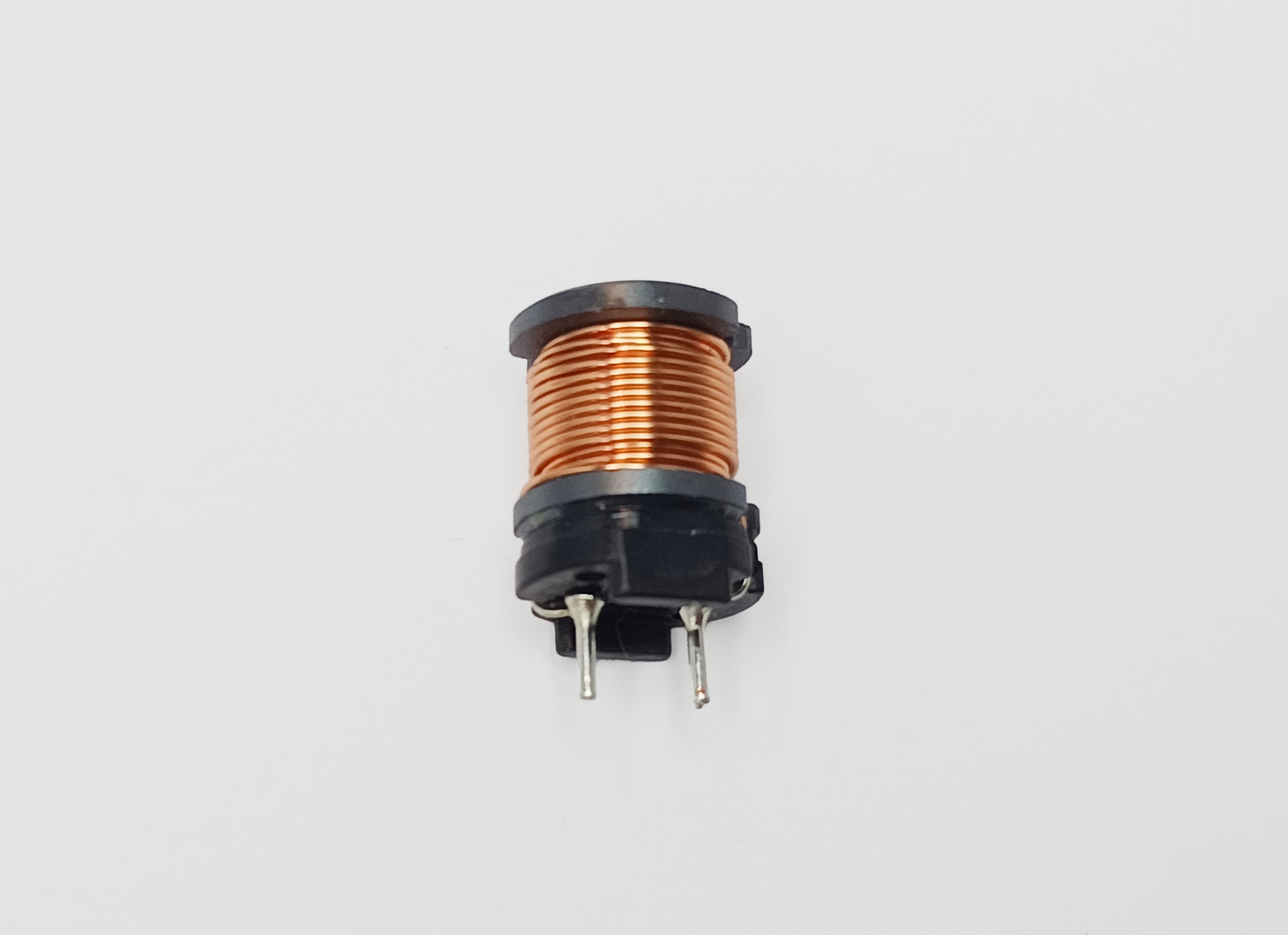

PI10A
PI10A

インダクタンス 10μH～10mH
定格電流 4.30A～0.15A
直流抵抗 22mΩ～12.9Ω
使用温度範囲 -20～120℃
MORE

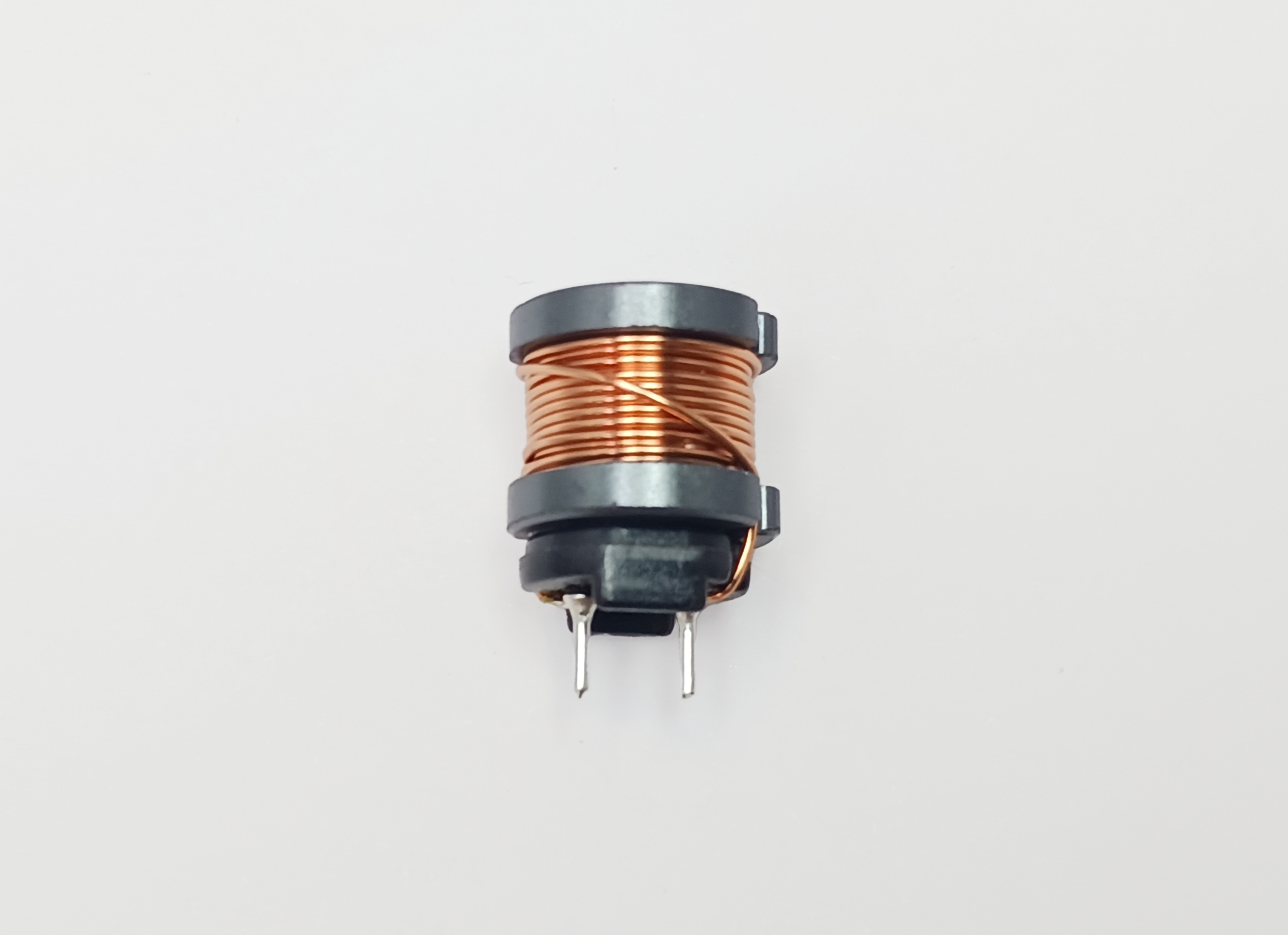

PI13A
PI13A

インダクタンス 10μH～10mH
定格電流 5.0A～0.19A
直流抵抗 20mΩ～11.34Ω
使用温度範囲 -20～120℃
MORE

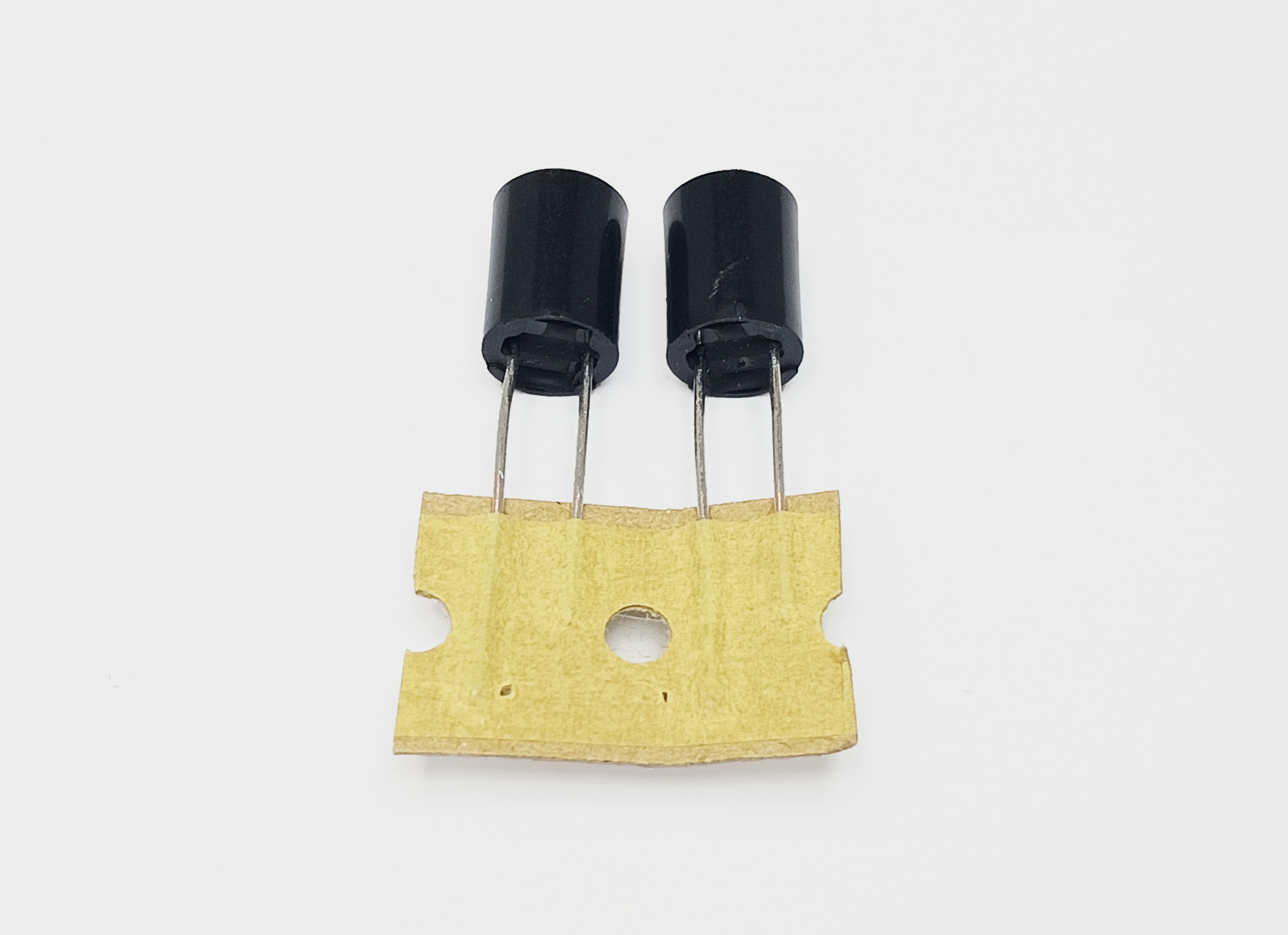

PC8T
PC8T

インダクタンス 0.5μH～8.2μH
定格電流 10.0A～4.0A
直流抵抗 2.5mΩ～15.0mΩ
使用温度範囲 -20～120℃
MORE

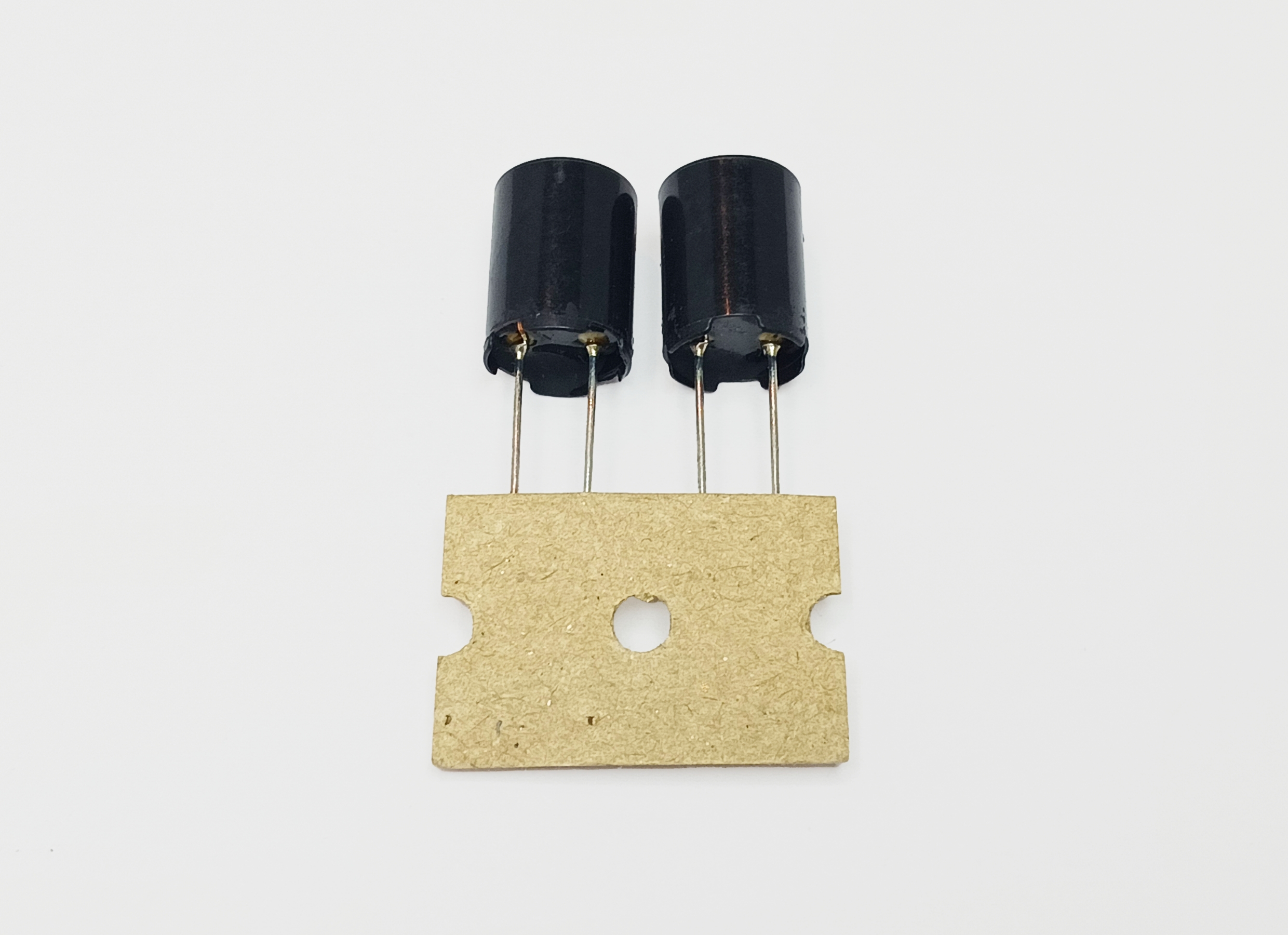

PC8ZT
PC8ZT

インダクタンス 10μH～27mH
定格電流 3.70A～0.07A
直流抵抗 23.0mΩ～62.0mΩ
使用温度範囲 -20～120℃
MORE

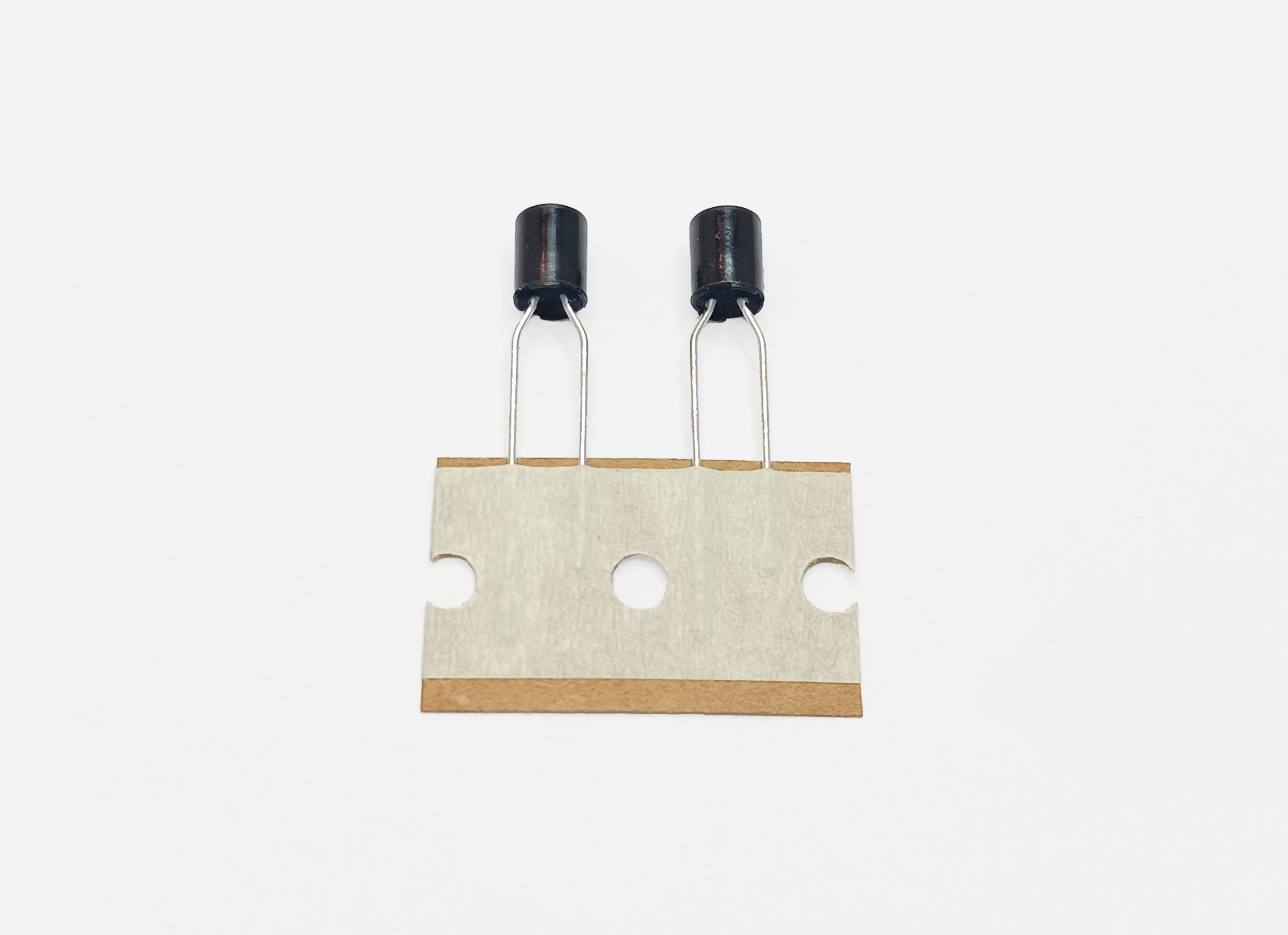

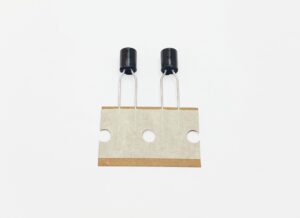

PJ5T
PJ5T

インダクタンス 1.0μH～2.7mH
定格電流 4.5A～0.08A
直流抵抗 24mΩ～23.2Ω
使用温度範囲 -20～120℃
MORE

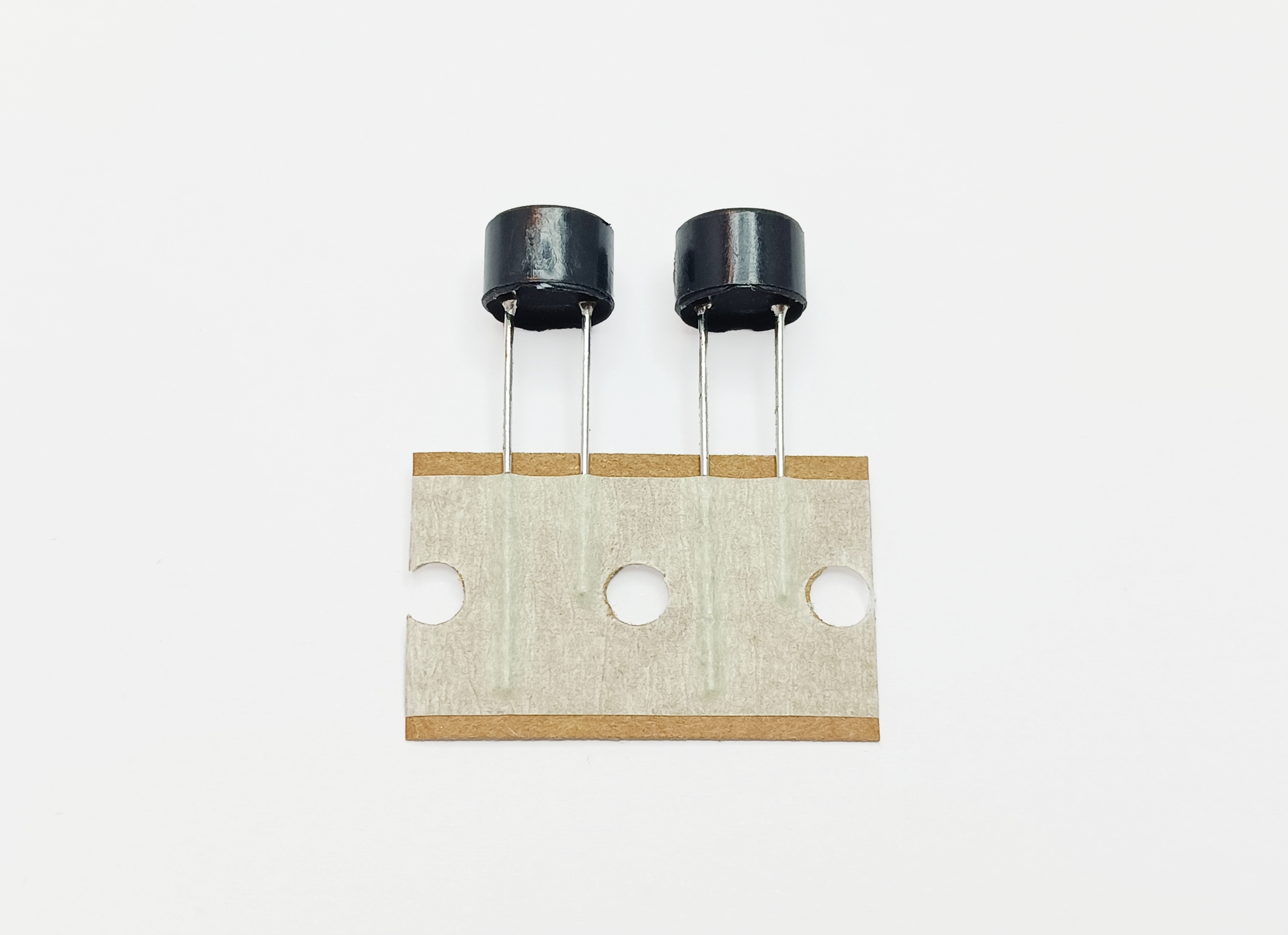

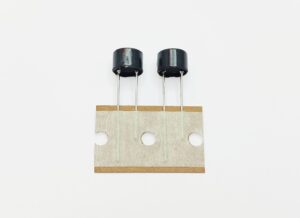

PJ8AZT
PJ8AZT

インダクタンス 1.0μH～2.2mH
定格電流 3.5A～0.125A
直流抵抗 10mΩ～8.78Ω
使用温度範囲 -20～120℃
MORE
PJ8ZT
PJ8ZT

インダクタンス 1.0μH～33mH
定格電流 4.80A～0.045A
直流抵抗 11.5mΩ～81.3Ω
使用温度範囲 -20～120℃
MORE
PJ10ZT
PJ10ZT

インダクタンス 1.0μH～150mH
定格電流 5.40A～0.030A
直流抵抗 13mΩ～225Ω
使用温度範囲 -20～120℃
MORE

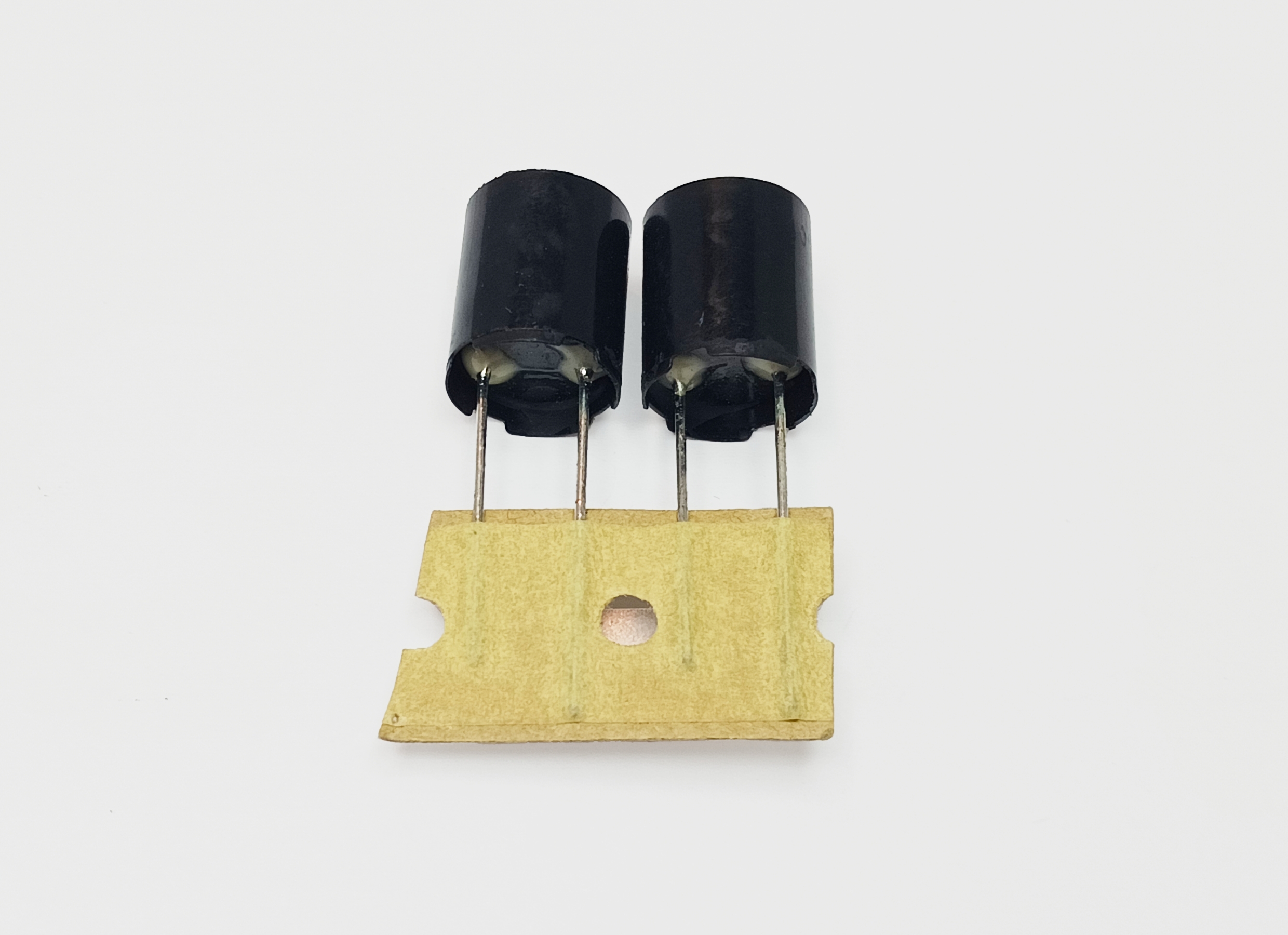

PJ13ZT
PJ13ZT

インダクタンス 10μH～10mH
定格電流 4.10A～0.19A
直流抵抗 20mΩ～10.6Ω
使用温度範囲 -20～120℃
MORE

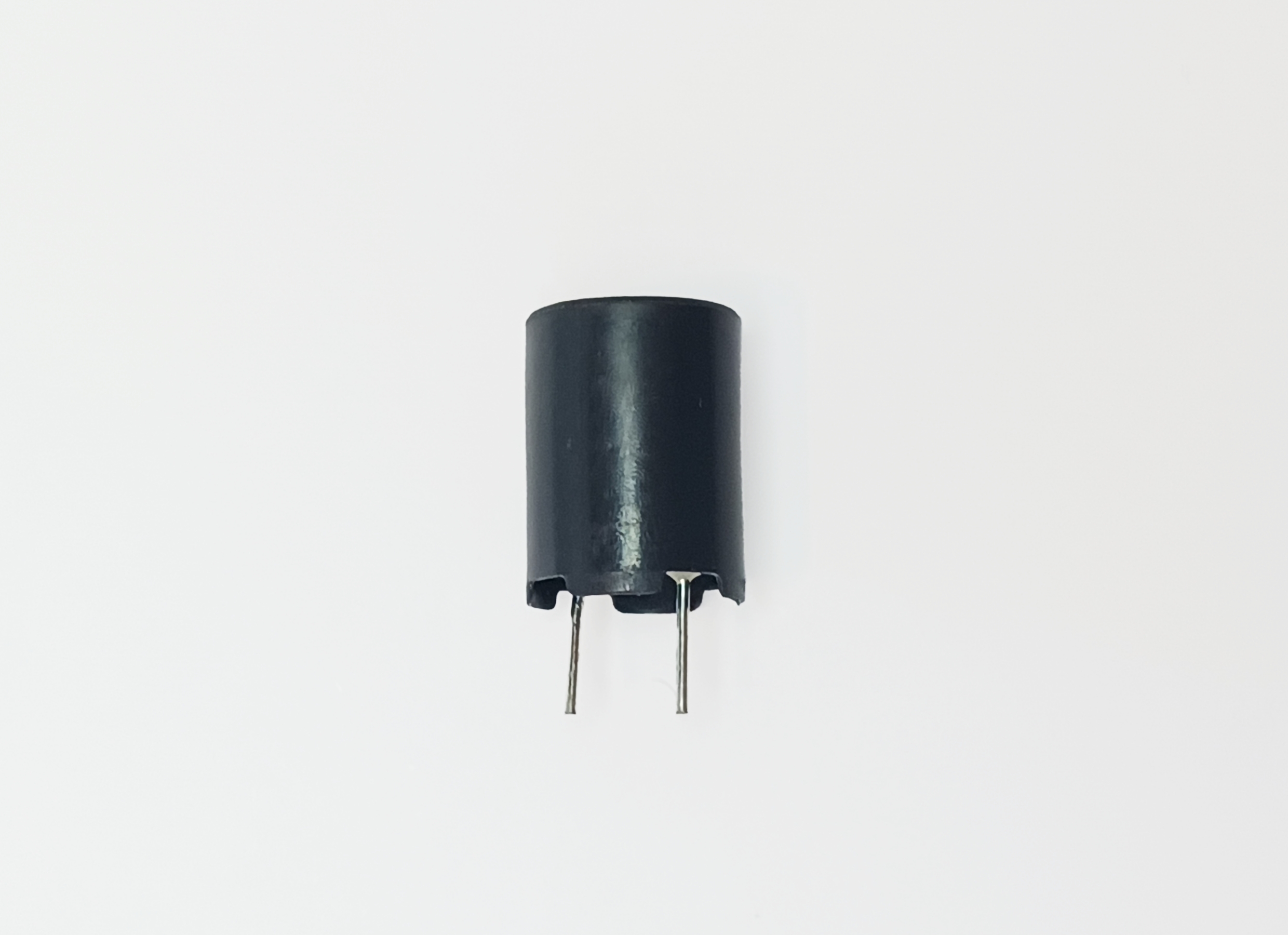

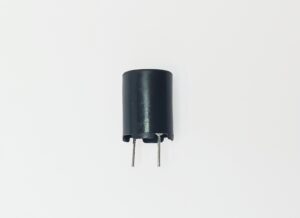

PJ10Z
PJ10Z

インダクタンス 1.0μH～150mH
定格電流 5.40A～0.030A
直流抵抗 13mΩ～225Ω
使用温度範囲 -20～120℃
MORE

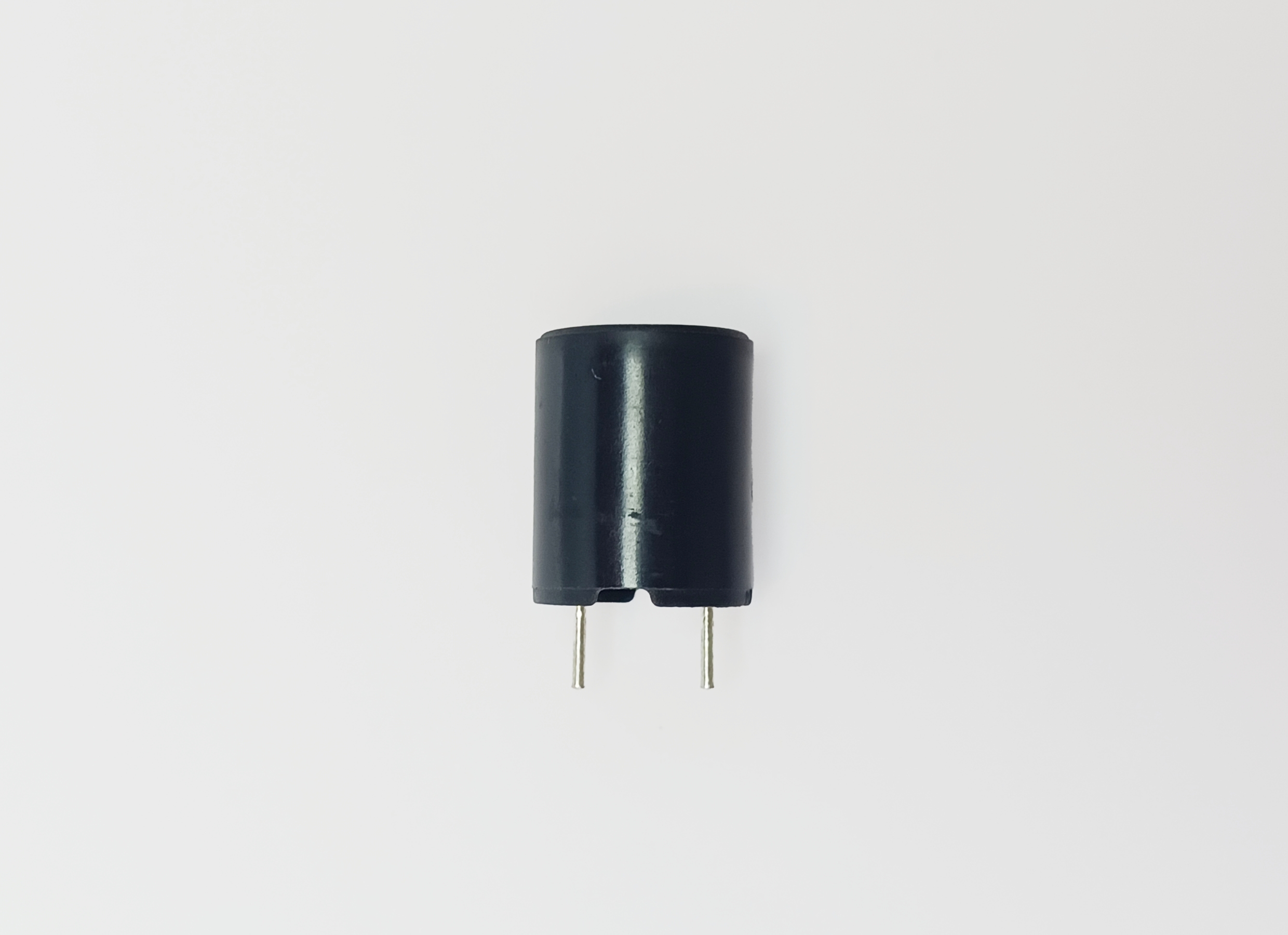

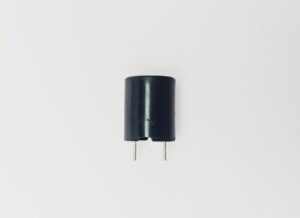

PJ13Z
PJ13Z

インダクタンス 10μH～10mH
定格電流 4.10A～0.19A
直流抵抗 20mΩ～10.6Ω
使用温度範囲 -20～120℃
MORE

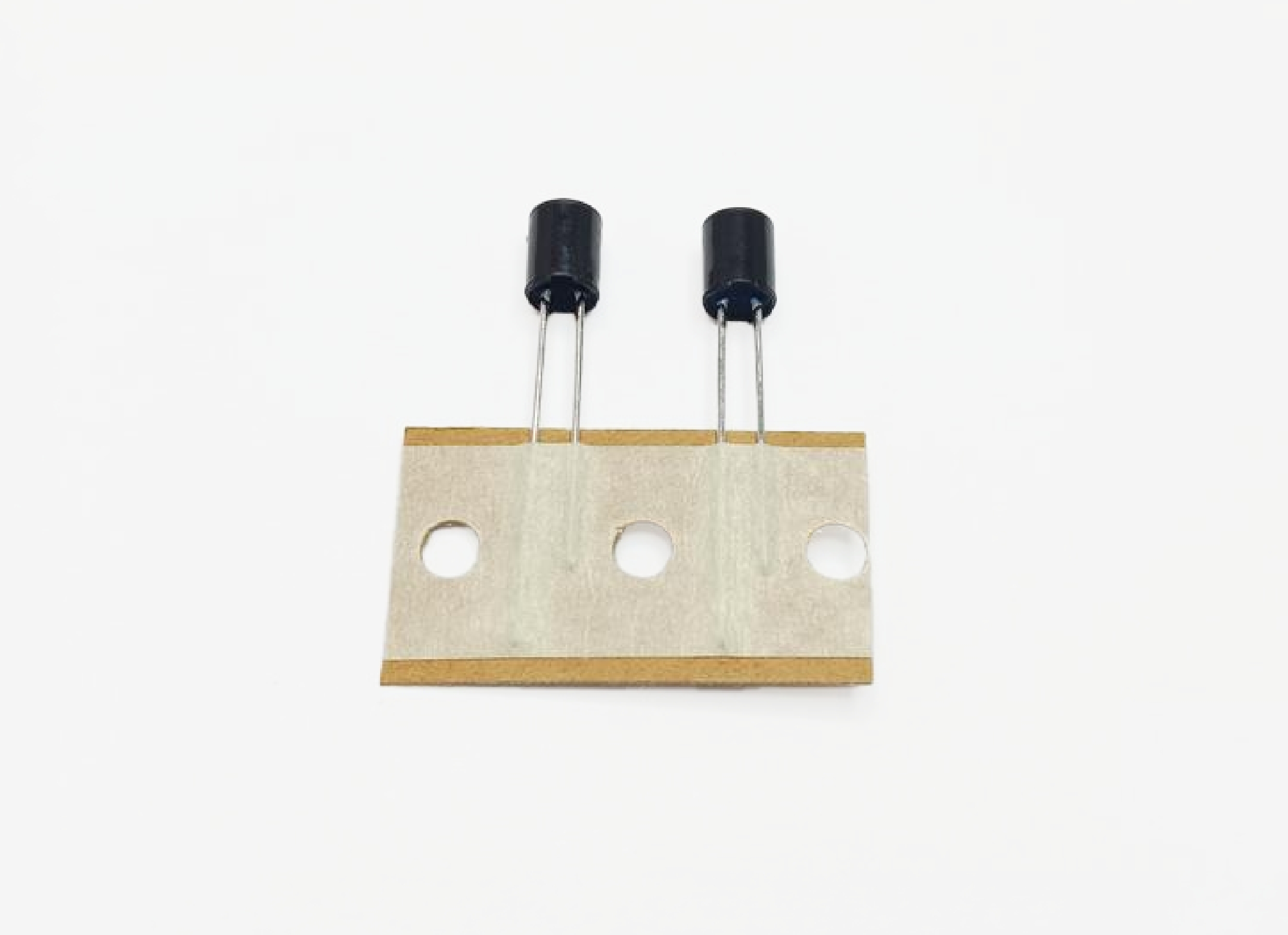

PJ5ST
PJ5ST

インダクタンス 1.0μH～2.7mH
定格電流 4.5A～0.08A
直流抵抗 24mΩ～23.2Ω
使用温度範囲 -20～120℃

インダクタンス	1.0μH～220μH
定格電流	6.50A～0.63A
直流抵抗	3.8mΩ～0.43Ω
使用温度範囲	-20～120℃

インダクタンス	0.5μH～100μH
定格電流	10.0A～1.3A
直流抵抗	2.5Ω～0.16Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～27mH
定格電流	3.70A～0.07A
直流抵抗	23.0mΩ～62.0mΩ
使用温度範囲	-20～120℃

インダクタンス	1.0μH～1mH
定格電流	8.40A～0.52A
直流抵抗	3.0mΩ～1.27Ω
使用温度範囲	-20～120℃

インダクタンス	1.2μH～820μH
定格電流	14.0A～0.55A
直流抵抗	2.5mΩ～0.85Ω
使用温度範囲	-20～120℃

インダクタンス	100μH～75mH
定格電流	2.60A～0.10A
直流抵抗	84mΩ～60Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～4.7mH
定格電流	9.00A～0.50A
直流抵抗	7.4mΩ～2.32Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～1.0mH
定格電流	9.2A～1.2A
直流抵抗	7.5mΩ～0.39Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～2.2mH
定格電流	4.5A～0.13A
直流抵抗	10mΩ～14.1Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～3.3mH
定格電流	4.85A～0.097A
直流抵抗	10mΩ～11.5Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～33mH
定格電流	4.80A～0.045A
直流抵抗	11.5mΩ～81.3Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～10mH
定格電流	4.30A～0.15A
直流抵抗	22mΩ～12.9Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～10mH
定格電流	5.0A～0.19A
直流抵抗	20mΩ～11.34Ω
使用温度範囲	-20～120℃

インダクタンス	0.5μH～8.2μH
定格電流	10.0A～4.0A
直流抵抗	2.5mΩ～15.0mΩ
使用温度範囲	-20～120℃

インダクタンス	10μH～27mH
定格電流	3.70A～0.07A
直流抵抗	23.0mΩ～62.0mΩ
使用温度範囲	-20～120℃

インダクタンス	1.0μH～2.7mH
定格電流	4.5A～0.08A
直流抵抗	24mΩ～23.2Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～2.2mH
定格電流	3.5A～0.125A
直流抵抗	10mΩ～8.78Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～33mH
定格電流	4.80A～0.045A
直流抵抗	11.5mΩ～81.3Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～150mH
定格電流	5.40A～0.030A
直流抵抗	13mΩ～225Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～10mH
定格電流	4.10A～0.19A
直流抵抗	20mΩ～10.6Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～150mH
定格電流	5.40A～0.030A
直流抵抗	13mΩ～225Ω
使用温度範囲	-20～120℃

インダクタンス	10μH～10mH
定格電流	4.10A～0.19A
直流抵抗	20mΩ～10.6Ω
使用温度範囲	-20～120℃

インダクタンス	1.0μH～2.7mH
定格電流	4.5A～0.08A
直流抵抗	24mΩ～23.2Ω
使用温度範囲	-20～120℃

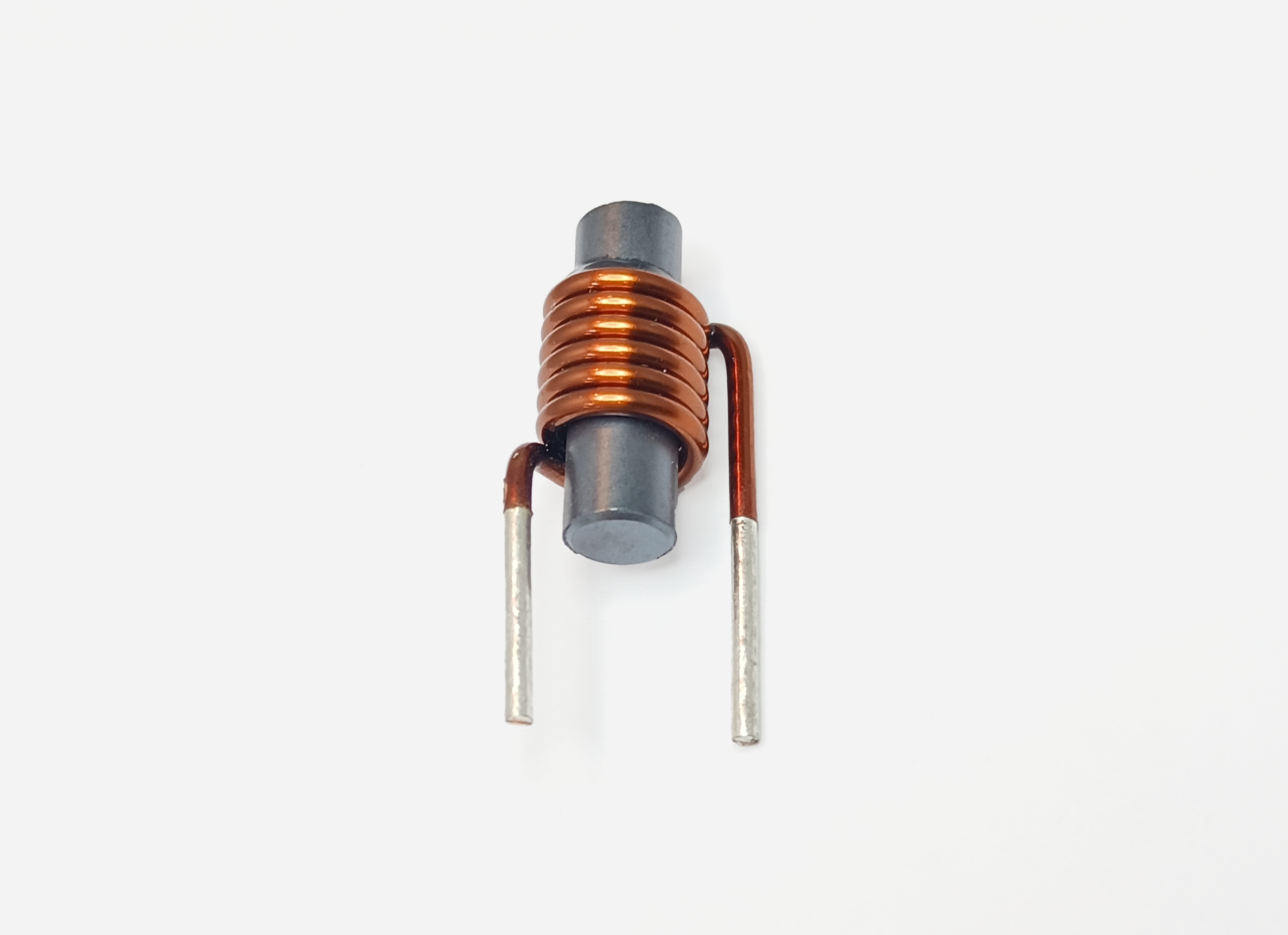

棒状コイル

インダクタンス	カスタム対応いたしますので、ご要望の特性をお問い合わせください。
定格電流	カスタム対応いたしますので、ご要望の特性をお問い合わせください。
直流抵抗	カスタム対応いたしますので、ご要望の特性をお問い合わせください。
使用温度範囲	-20～120℃
